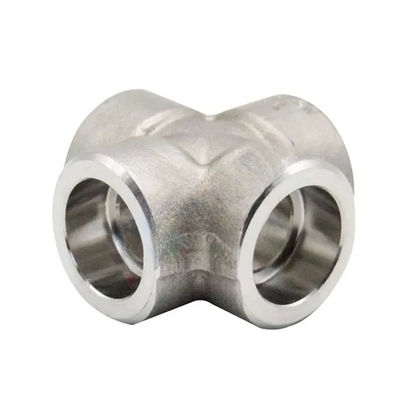

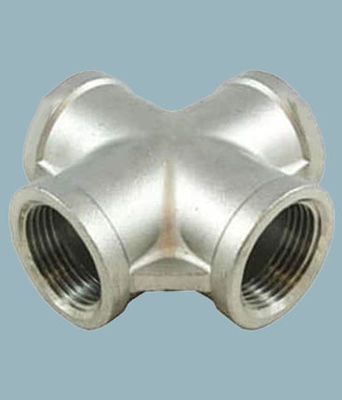

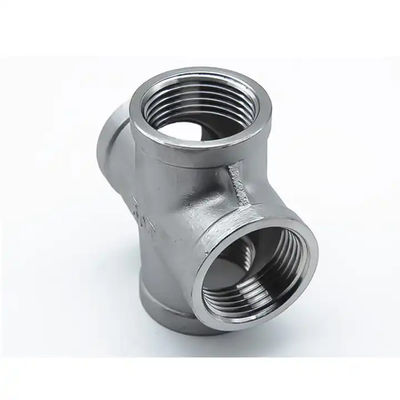

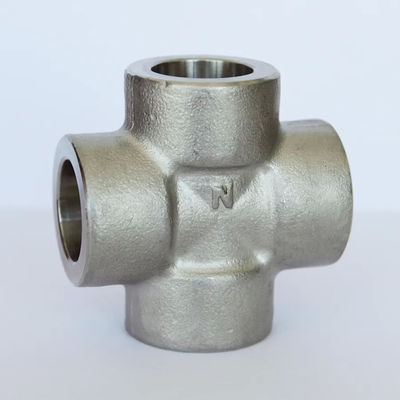

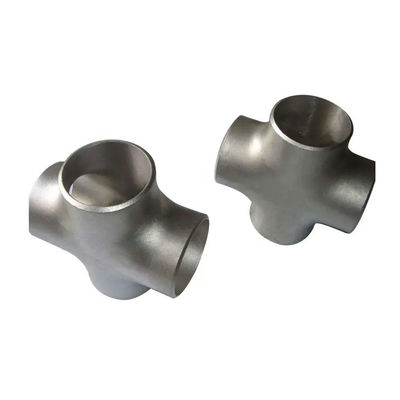

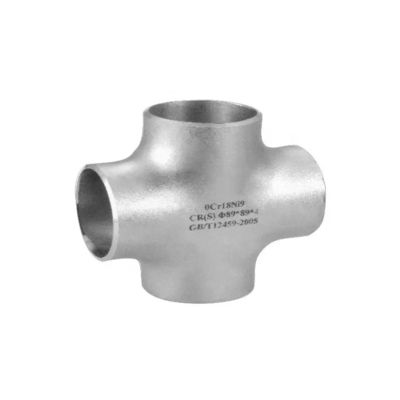

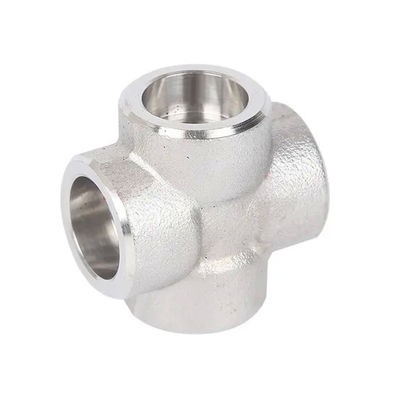

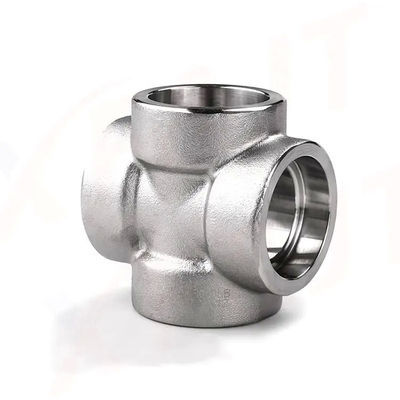

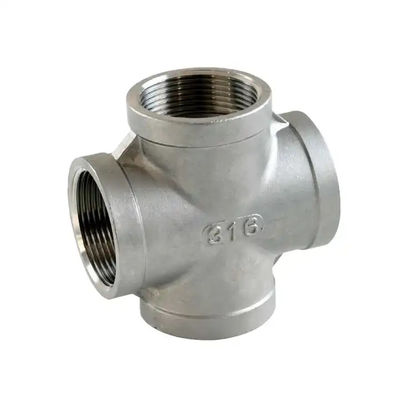

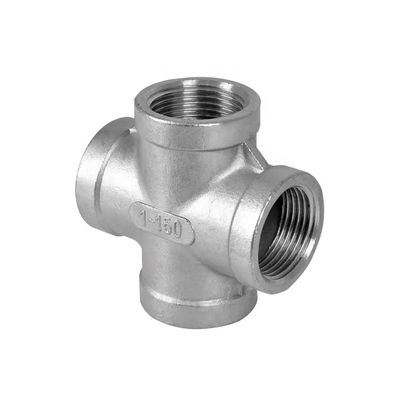

ข้อต่อทองแดงนิกเกิล C70600 แบบกากบาท ANSI B16.9 1/2"-4" สำหรับอุตสาหกรรม

สถานที่กำเนิด	จีน
ชื่อแบรนด์	TOBO
ได้รับการรับรอง	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
หมายเลขรุ่น	ข้อต่อท่อข้าม
จำนวนสั่งซื้อขั้นต่ำ	1 ชิ้น
เวลาการส่งมอบ	15-30 วันทำงาน
เงื่อนไขการชำระเงิน	T/T, เวสเทิร์นยูเนี่ยน, MoneyGram

รายละเอียดสินค้า

ชื่อสินค้า	ครอสท่อทองแดงนิกเกิล	พิมพ์	เท่ากัน
กดดัน	3000 ปอนด์ต่อตารางนิ้ว	การเชื่อมต่อ	ที่ได้ถูกทำด้วยเกลียว
กระบวนการผลิต	ปลอมแปลง	การรับรอง	ASME B16.11, ASTM A182
น้ำหนัก	0.5 กก	ประเภทสิ้นสุด	ที่ได้ถูกทำด้วยเกลียว
เสร็จ	ขัดเงา	มาตรฐาน	ASTM A312, ASTM A403, ASTM A815
มาตรฐาน	ASTM A182	ขนาดเกลียว	1/2 นิ้ว
การรักษาพื้นผิว	ขัดเงา	ประเทศต้นกำเนิด	จีน
บรรจุุภัณฑ์	กล่องกระดาษ
เน้น	ข้อต่อทองแดงนิกเกิล C70600 แบบกากบาท , ANSI B16.9 การติดตั้งท่อข้าม , ข้อต่อทองแดงนิกเกิล 90/10 สำหรับอุตสาหกรรม

ฝากข้อความ

รายละเอียดสินค้า

ข้อต่อท่อทองแดงนิกเกิล C70600 90/10 แบบกากบาท มาตรฐาน ANSI B16.9 ขนาด 1/2"-4" สำหรับอุตสาหกรรม

ข้อต่อท่อแบบกากบาทเหล่านี้ผลิตจากโลหะผสมทองแดงนิกเกิล C70600 เกรดพรีเมียม มีอัตราส่วนวัสดุ 90/10 และ 70/30 ผลิตตามมาตรฐาน ANSI B16.9 อย่างเคร่งครัด รับประกันมิติที่คงที่ ความแม่นยำสูง และประสิทธิภาพที่เชื่อถือได้สำหรับระบบท่ออุตสาหกรรม

ช่วงขนาดครอบคลุมตั้งแต่ 1/2" ถึง 4" เหมาะสำหรับความต้องการเชื่อมต่อและแยกท่อที่หลากหลาย ด้วยความทนทานต่อการกัดกร่อนที่ดีเยี่ยม ทนแรงดันสูง และความแข็งแรงเชิงกลที่ดี ข้อต่อเหล่านี้จึงถูกนำไปใช้อย่างแพร่หลายในวิศวกรรมทางทะเล การแปรรูปทางเคมี น้ำมันและก๊าซ HVAC และสาขาอุตสาหกรรมอื่นๆ

ข้อต่อแต่ละชิ้นผ่านการตรวจสอบมิติ การทดสอบแรงดัน และการยืนยันวัสดุอย่างเข้มงวด เพื่อรับประกันความสม่ำเสมอของคุณภาพ ผนังด้านในที่เรียบช่วยลดแรงต้านของของไหลและป้องกันการอุดตัน ในขณะที่โครงสร้างที่แข็งแรงช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานภายใต้สภาวะการทำงานที่รุนแรง

ข้อต่อท่อแบบกากบาทของเราสนับสนุนการเชื่อมต่อที่มั่นคง การติดตั้งที่ง่าย และความเข้ากันได้ดีกับท่อทองแดงนิกเกิล มีบริการแปรรูปและปรับขนาดตามความต้องการ บรรจุภัณฑ์ส่งออกมาตรฐานเพื่อป้องกันความเสียหายระหว่างการขนส่งทางไกล เราจัดหาอย่างต่อเนื่อง การจัดส่งตรงเวลา และการสนับสนุนทางเทคนิคระดับมืออาชีพเพื่อตอบสนองความต้องการของลูกค้าอุตสาหกรรมทั่วโลก

ผู้ถือหุ้นของข้อต่อท่อแบบกากบาทแบบเชื่อมชนแบบเท่ากัน, ข้อต่อท่อแบบกากบาท, ข้อต่อท่อแบบกากบาทลดขนาด, ตัวแทนจำหน่ายข้อต่อแบบกากบาทตรงมาตรฐาน ASME B16.9

ข้อต่อแบบกากบาทแบบเท่ากัน, ข้อต่อแบบกากบาทลดขนาด และข้อต่อแบบกากบาทข้างของเราเกรดพิเศษ ถูกจัดจำหน่ายอย่างแพร่หลายโดยเราให้กับอุตสาหกรรมต่างๆ เช่น การผลิตไฟฟ้า ปิโตรเคมี การต่อเรือ การผลิตกระดาษ เคมีภัณฑ์ เภสัชกรรม และการผลิต

ขึ้นอยู่กับข้อกำหนดและความต้องการของลูกค้า เราสามารถผลิตและนำเสนอข้อต่อแบบกากบาทตรงและแบบลดขนาดในเกรดต่างๆ รวมถึง 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276 และเกรดอลูมิเนียมต่างๆ

ตัวแทนจำหน่ายข้อต่อท่อแบบกากบาทไม่เท่ากันแบบเชื่อมชน, ข้อต่อแบบกากบาทแบบเท่ากันแบบเชื่อมชน, สูตรข้อต่อแบบเท่ากัน, คำจำกัดความข้อต่อท่อแบบกากบาท, ข้อต่อแบบกากบาทตรง, เครื่องคำนวณน้ำหนักข้อต่อแบบเท่ากัน, ตัวแทนจำหน่ายข้อต่อท่อแบบกากบาทตรงในอินเดีย

ข้อมูลจำเพาะข้อต่อท่อแบบกากบาทแบบเชื่อมชน ANSI/ASME B16.9 – ข้อต่อแบบเท่ากัน, ข้อต่อแบบลดขนาด

ขนาด	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
เส้นผ่านศูนย์กลางภายนอก	ข้อต่อแบบเท่ากัน (1/2"~24"), ข้อต่อแบบเท่ากันแบบเชื่อมชน ERW (1/2"~48"), ข้อต่อแบบลดขนาด (1/2"~24"), ข้อต่อแบบลดขนาดแบบเชื่อมชน ERW (1/2"~48")
ประเภท	ข้อต่อแบบเท่ากัน, ข้อต่อแบบลดขนาด
ความหนาผนัง	3 มม. – 40 มม. / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
บริการเสริม	การชุบสังกะสีแบบจุ่มร้อน, การเคลือบอีพ็อกซี่และ FBE, การขัดเงาด้วยไฟฟ้า, การพ่นทราย, การทำเกลียว, การบัดกรี
เกรดการผลิต	สแตนเลส, เหล็กอัลลอยด์, ดูเพล็กซ์, นิกเกิลอัลลอยด์, เหล็กอุณหภูมิต่ำ, เหล็กคาร์บอน, คิวโปรนิกเกิล

มาตรฐานการผลิตข้อต่อท่อแบบกากบาทแบบเชื่อมชน, ข้อต่อแบบเท่ากัน, ข้อต่อแบบลดขนาด

ASME:	ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN:	DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN:	EN10253-1, EN10253-2

ASTM A403 – ASME SA403	ข้อมูลจำเพาะมาตรฐานสำหรับข้อต่อท่อสแตนเลสออสเทนนิติกขึ้นรูป
ASME B16.9	ข้อต่อเชื่อมชนที่ผลิตในโรงงาน
ASME B16.25	ปลายเชื่อมชน
ASME B16.28	ข้อศอกรัศมีสั้นและข้อต่อเชื่อมชนเหล็กขึ้นรูป
MSS SP-43	ข้อต่อเชื่อมชนสำหรับงานแรงดันต่ำ ทนการกัดกร่อน

เกรดวัสดุข้อต่อท่อแบบกากบาทแบบเชื่อมชน

สแตนเลส	ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
เหล็กคาร์บอน	ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
เหล็กคาร์บอนอุณหภูมิต่ำ	ASTM A420 WPL3, A420 WPL6
เหล็กอัลลอยด์	ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
เหล็กดูเพล็กซ์	ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No. 1.4462
นิกเกิลอัลลอยด์	ASTM / ASME SB 336 UNS 2200 ( NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 ( INCONEL 601 ), UNS 6625 (INCONEL 625), UNS 10276 ( HASTELLOY C 276 )

ขนาดข้อต่อท่อแบบกากบาทแบบเท่ากันแบบเชื่อมชน ANSI/ASME B16.9

ตารางขนาดข้อต่อท่อแบบกากบาทแบบเชื่อมชน

ขนาดท่อมาตรฐาน (NPS)	DN	เส้นผ่านศูนย์กลางภายนอกที่ปลายเอียง	ศูนย์กลางถึงปลาย
ขนาดท่อมาตรฐาน (NPS)	DN	เส้นผ่านศูนย์กลางภายนอกที่ปลายเอียง	ส่วนหลัก.C	ส่วนต่อออก. M[หมายเหตุ(1) และ (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

ขนาดเป็นมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่น ความหนาผนัง (t) ต้องระบุโดยลูกค้า

ขนาดข้อต่อท่อแบบกากบาทลดขนาดแบบเชื่อมชน

เส้นผ่านศูนย์กลางมาตรฐาน		เส้นผ่านศูนย์กลางภายนอก				ศูนย์กลางถึงปลาย
เส้นผ่านศูนย์กลางมาตรฐาน		D1		D2		ศูนย์กลางถึงปลาย
DN	NPS	ซีรีส์ A	ซีรีส์ B	ซีรีส์ A	ซีรีส์ B	C	M
15×15	1/2×1/2	21.3	18	21.3	18	25	25
15×10	1/2×3/8	21.3	18	17.3	14	25	25
15×8	1/2×1/4	21.3	18	13.7	10	25	25
20×20	3/4×3/4	26.9	25	26.9	25	29	29
20×15	3/4×1/2	26.9	25	21.3	18	29	29
20×10	3/4×3/8	26.9	25	17.3	14	29	29
25×25	1×1	33.7	32	33.7	32	38	38
25×20	1×3/4	33.7	32	26.9	25	38	38
25×15	1×1/2	33.7	32	21.3	18	38	38
32×32	1.1/4×1.1/4	42.4	38	42.4	38	48	48
32×25	1.1/4×1	42.4	38	33.7	32	48	48
32×20	1.1/4×3/4	42.4	38	26.9	25	48	48
32×15	1.1/4×1/2	42.4	38	21.3	18	48	48
40×40	1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×32	1.1/2×1.1/4	48.3	45	42.4	38	57	57
40×25	1.1/2×1	48.3	45	33.7	32	57	57
40×20	1.1/2×3/4	48.3	45	26.9	25	57	57
40×15	1.1/2×1/2	48.3	45	21.3	18	57	57
50×50	2×2	60.3	57	60.3	57	64	64
50×40	2×1.1/2	60.3	57	48.3	45	64	60
50×32	2×1.1/4	60.3	57	42.4	38	64	57
50×25	2×1	60.3	57	33.7	32	64	51
50×20	2×3/4	60.3	57	26.9	25	64	44
65×65	2/1/2×2.1/2	73.0	76	73.0	76	76	76
65×50	2/1/2×2	73.0	76	60.3	57	76	70
65×40	2/1/2×1.1/2	73.0	76	48.3	45	76	67
65×32	2/1/2×1.1/4	73.0	76	42.4	38	76	64
65×25	2/1/2×1	73.0	76	33.7	32	76	57
80×80	3×3	88.9	89	88.9	89	86	86
80×65	3×2.1/2	88.9	89	73.0	76	86	83
80×50	3×2	88.9	89	60.3	57	86	76
80×40	3×1.1/2	88.9	89	48.3	45	86	73
80×32	3×1.1/4	88.9	89	42.4	38	86	70
90×90	3.1/2×3.1/2	101.6	–	101.6	–	95	95
90×80	3.1/2×3	101.6	–	88.9	89	95	92
90×65	3.1/2×2.1/2	101.6	–	73.0	76	95	89
90×50	3.1/2×2	101.6	–	60.3	57	95	83
90×40	3.1/2×1.1/2	101.6	–	48.3	45	95	79
100×100	4×4	114.3	108	114.3	108	105	105
100×90	4×3.1/2	114.3	108	101.6	–	105	102
100×80	4×3	114.3	108	88.9	89	105	98
100×65	4×2.1/2	114.3	108	73.0	76	105	95
100×50	4×2	114.3	108	60.3	57	105	89
100×40	4×1.1/2	114.3	108	48.3	45	105	86
125×125	5×5	141.3	133	141.3	133	124	124
125×100	5×4	141.3	133	114.3	108	124	117
125×90	5×3.1/2	141.3	–	101.6	–	124	114
125×80	5×3	141.3	133	88.9	89	124	111
125×65	5×2.1.2	141.3	133	73.0	76	124	108
125×50	5×2	141.3	133	60.3	57	124	105
150×150	6×6	168.3	159	168.3	159	143	143
150×125	6×5	168.3	159	141.3	133	143	137
150×100	6×4	168.3	159	114.3	108	143	130
150×90	6×3.1/2	168.3	–	101.6	–	143	127
150×80	6×3	168.3	159	88.9	89	143	124
150×65	6×2.1/2	168.3	159	73.0	76	143	121
200×200	8×8	219.1	219	219.1	219	178	178
200×150	8×6	219.1	219	168.3	159	178	168
200×125	8×5	219.1	219	141.4	133	178	162
200×100	8×4	219.1	219	114.3	108	178	156
200×90	8×3.1/2	219.1	–	101.6	–	178	152
250×250	10×10	273.0	273	273.0	273	216	216
250×200	10×8	273.0	273	219.1	219	216	203
250×150	10×6	273.0	273	168.3	159	216	194
250×125	10×5	273.0	273	141.3	133	216	191
250×100	10×4	273.0	273	114.3	108	216	184
300×300	12×12	323.9	325	323.9	325	254	254
300×250	12×10	323.9	325	273.0	273	254	241
300×200	12×8	323.9	325	219.1	219	254	229
300×150	12×6	323.9	325	168.3	159	254	219
300×125	12×5	323.9	325	141.3	133	254	216
350×350	14×14	355.6	377	355.6	377	279	279
350×300	14×12	355.6	377	323.9	325	279	270
350×250	14×10	355.6	377	273.0	273	279	257
350×200	14×8	355.6	377	219.1	219	279	248
350×150	14×6	355.6	377	168.3	159	279	238
400×400	16×16	406.4	426	406.4	426	305	305
400×350	16×14	406.4	426	355.6	377	305	305
400×300	16×12	406.4	426	323.9	325	305	295
400×250	16×10	406.4	426	273.0	273	305	283
400×200	16×8	406.4	426	219.1	219	305	273
400×150	16×6	406.4	426	168.3	159	305	264
450×450	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406.4	426	343	330
450×350	18×14	457	480	355.6	377	343	330
450×300	18×12	457	480	323.9	325	343	321
450×250	18×10	457	480	273.0	273	343	308
450×200	18×8	457	480	219.1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406.4	426	381	356
500×350	20×20	508	530	355.6	377	381	356
500×300	20×20	508	530	323.9	325	381	346
500×250	20×20	508	530	273.0	273	381	333
500×200	20×20	508	530	219.1	219	381	324

ประเภทข้อต่อท่อแบบกากบาทแบบเชื่อมชน ASME B16.9 ที่มีจำหน่าย

ข้อต่อท่อแบบกากบาทแบบเท่ากันแบบเชื่อมชน	ข้อต่อท่อแบบกากบาทลดขนาดแบบเชื่อมชน
ข้อต่อท่อแบบกากบาทลดขนาด	ข้อต่อท่อเหล็กแบบกากบาทลดขนาด
ข้อต่อท่อแบบกากบาทไม่เท่ากัน ASME B16.9	ข้อต่อท่อแบบกากบาทไม่เท่ากันคุณภาพสูง
ข้อต่อท่อแบบกากบาทตรง	ข้อต่อท่อแบบกากบาทลดขนาดแบบเชื่อมชน
ข้อต่อท่อแบบกากบาทแบบเชื่อมชน ANSI B16.9	ข้อต่อท่อแบบกากบาทแบบเชื่อมชน ASME B16.28
ข้อต่อท่อแบบกากบาทแบบเชื่อมชน	ข้อต่อท่อแบบกากบาทแบบมีแถบรองรับการเชื่อมชน
ข้อต่อท่อแบบกากบาทแบบเท่ากัน	ข้อต่อท่อแบบกากบาท
ข้อต่อท่อแบบกากบาทลดขนาดแบบเชื่อมชน	ข้อต่อท่อแบบกากบาทแบบเท่ากันแบบเชื่อมชน

รายการราคาข้อต่อท่อแบบกากบาทแบบเชื่อมชน

ข้อต่อท่อแบบกากบาทแบบเท่ากันแบบเชื่อมชน ASME B16.9
ราคา FOB: US $0.5-6 / ชิ้น

ข้อต่อท่อแบบกากบาทไม่เท่ากัน sch40 แบบเชื่อมชน
ราคา FOB: US $1.2-2500 / ชิ้น

ข้อต่อท่อแบบกากบาทแบบเท่ากัน
ราคา FOB: US $1-5000 / ชิ้น

ข้อต่อท่อแบบกากบาทลดขนาดแบบเชื่อมชน ASME B16.9
ราคา FOB: US $0.11-999 / ชิ้น

ข้อต่อท่อแบบกากบาทลดขนาดแบบเชื่อมชน ASME B16.9
ราคา FOB: US $0.2-50 / ชิ้น

ข้อต่อท่อแบบกากบาทแบบมีแถบรองรับการเชื่อมชน
ราคา FOB: US $0.2-500 / ชิ้น

ข้อต่อท่อแบบกากบาทแบบเท่ากัน
ราคา FOB: US $0.11-1 / ชิ้น
