70/30 CuNi Copper Nickel Reducer Fitting ASME B16.9 สายบีทสเวดเกรดเรือ
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | ข้อต่อลดทองแดงนิกเกิล |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | ข้อต่อลดทองแดงนิกเกิล | ข้อมูลจำเพาะ | ปรับแต่ง |
|---|---|---|---|
| ความต้านทานการกัดกร่อน | สูง | พื้นผิวเสร็จสิ้น | โทนสีทองเหลืองธรรมชาติ / ทองแดง |
| การรับประกัน | การรับประกันตลอดอายุการใช้งาน | พื้นผิว | เรียบ |
| ความทนทาน | ทนต่อการกัดกร่อน | น้ำหนัก | แตกต่างกันไปตามขนาดและวัสดุ |
| มาตรฐานด้าย | NPT | ประเภทการเชื่อมต่อ | เชื่อมชน / เกลียว / เชื่อมซ็อกเก็ต |
| ประเทศต้นทาง | ประเทศต่างๆ | ความกว้าง | 1.5 ใน |
| พื้นผิว | สดใสขัดเงา | เสร็จ | ชุบสังกะสี |
| การใช้งาน | เชื่อมต่อท่อขนาดต่างกันสองแบบ | ประเภทสิ้นสุด | ปลายเรียบ |
| เน้น | เครื่องปรับลด Cooper Nickel 70/30,การติดตั้งท่อลดขนาดสําหรับเรือ,ASME B16.9 เครื่องลดการเชื่อมแบบบัตต์ |
||
รายละเอียดสินค้า

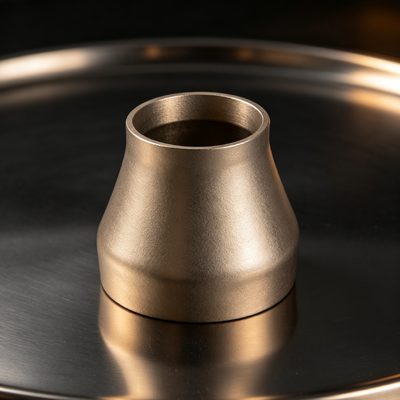

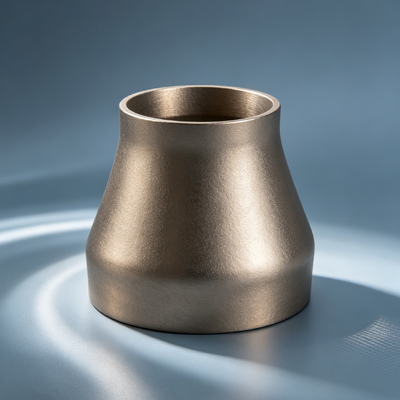

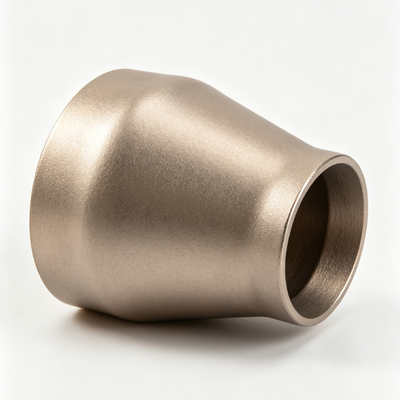

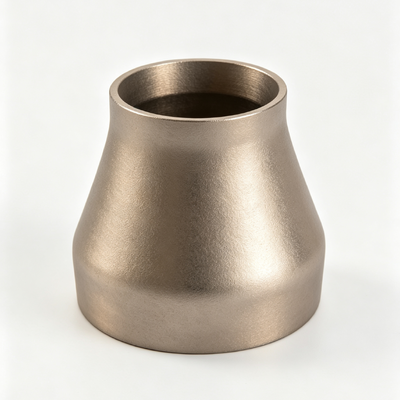

ข้อต่อลดท่อทองแดงนิกเกิล 70/30 แบบคอนเซนทริก เกรดมารีน เชื่อมชน มาตรฐาน ASME B16.9
I. รายละเอียดผลิตภัณฑ์
ข้อต่อลดท่อทองแดงนิกเกิล (Copper Nickel Reducer) คือข้อต่อท่อที่ใช้เชื่อมต่อท่อที่มีขนาดเส้นผ่านศูนย์กลางต่างกัน โดยจะทำให้เกิดการเปลี่ยนแปลงเส้นผ่านศูนย์กลางภายในอย่างค่อยเป็นค่อยไปผ่านส่วนต่อแบบกรวย ผลิตภัณฑ์นี้มักผลิตจากโลหะผสมทองแดง-นิกเกิล ซึ่งโดยทั่วไปคือ 90/10 CuNi และ 70/30 CuNi 90/10 CuNi ตรงกับ UNS C70600 และมีความทนทานต่อการกัดกร่อนของน้ำทะเลได้ดีเยี่ยม 70/30 CuNi ตรงกับ UNS C71500 และมีประสิทธิภาพดีกว่าภายใต้ความเร็วการไหลที่สูงขึ้นและสภาวะที่มีการกัดกร่อนมากกว่า
ตามการกำหนดค่า ข้อต่อลดท่อทองแดงนิกเกิลจะแบ่งออกเป็นแบบคอนเซนทริก (concentric) และแบบเอ็กเซนทริก (eccentric) ข้อต่อลดท่อแบบคอนเซนทริกจะมีเส้นศูนย์กลางร่วมกันทั้งสองด้าน เหมาะสำหรับท่อแนวตั้งหรือการเปลี่ยนขนาดทั่วไป ข้อต่อลดท่อแบบเอ็กเซนทริกจะมีเส้นศูนย์กลางที่เยื้องกัน เหมาะสำหรับการระบายน้ำ การระบายอากาศ หรือการรักษาให้ด้านหนึ่งของท่อเรียบเสมอกัน ผลิตภัณฑ์สามารถผลิตได้ด้วยกระบวนการไร้รอยต่อ (seamless) การเชื่อม (welded) หรือการตีขึ้นรูป (forged) การเชื่อมต่อปลายท่อประกอบด้วยแบบเชื่อมชน (butt weld) แบบเชื่อมซ็อกเก็ต (socket weld) แบบเกลียว (threaded) และแบบหน้าแปลน (flanged) มาตรฐานที่ใช้บังคับ ได้แก่ ASME B16.9, ASTM B366, ASTM B466, DIN 86089, EEMUA 146 และ EEMUA 234
II. การใช้งานผลิตภัณฑ์
ข้อต่อลดท่อทองแดงนิกเกิลส่วนใหญ่ใช้ในระบบท่อที่ต้องการความทนทานต่อการกัดกร่อนสูง โดยเฉพาะอย่างยิ่งในน้ำทะเล น้ำเกลือ น้ำจืด และสารเคมีต่างๆ การใช้งานทั่วไป ได้แก่:
วิศวกรรมทางทะเลและนอกชายฝั่ง: ระบบหล่อเย็นน้ำทะเล ระบบดับเพลิง ระบบน้ำบัลลาสต์ ระบบน้ำในท้องเรือ ระบบหมุนเวียนน้ำจืด และท่อส่งกระบวนการบนแท่นขุดเจาะนอกชายฝั่ง
การผลิตน้ำทะเลให้บริสุทธิ์และการบำบัดน้ำ: ท่อรับน้ำ ท่อก่อนบำบัดด้วยระบบรีเวอร์สออสโมซิส ท่อระบายน้ำเกลือ และระบบน้ำหมุนเวียน
อุตสาหกรรมพลังงาน: ระบบหล่อเย็นหมุนเวียน ท่อหล่อเย็นคอนเดนเซอร์ และระบบหล่อเย็นเสริมในโรงไฟฟ้าชายฝั่งและโรงไฟฟ้านิวเคลียร์
อุตสาหกรรมปิโตรเคมีและเคมี: ข้อต่อแลกเปลี่ยนความร้อน ท่อส่งสารละลายด่าง วงจรหล่อเย็น และระบบของเหลวถ่ายเทความร้อนอินทรีย์
วิศวกรรมเทศบาล: ท่อน้ำประปาหลัก เครือข่ายทำความเย็นในเขตเมือง ท่อทำความเย็นของเครื่องปรับอากาศส่วนกลาง และระบบท่ออาคารสาธารณะขนาดใหญ่
อาหารและเครื่องดื่ม: ท่อสุขอนามัย ท่อส่งแบบปราศจากการปนเปื้อน และท่อส่งกระบวนการที่ต้องการความทนทานต่อการกัดกร่อน
อุตสาหกรรมทั่วไป: การเปลี่ยนขนาดในระบบลมอัด น้ำหล่อเย็นอุตสาหกรรม และท่อส่งวัสดุกระบวนการ
III. ข้อดีของผลิตภัณฑ์
ทนทานต่อการกัดกร่อนสูง: โลหะผสมทองแดง-นิกเกิลจะสร้างชั้นฟิล์มป้องกันที่หนาแน่นในน้ำทะเลและสารละลายเกลือ ให้ความทนทานต่อการกัดกร่อนแบบรูพรุน (pitting) การกัดกร่อนแบบร่อง (crevice corrosion) และการกัดกร่อนจากการสึกกร่อน (erosion corrosion) ได้ดี
ป้องกันการเกิดคราบชีวภาพ (Anti-Biofouling): วัสดุทองแดง-นิกเกิลยับยั้งการเกาะติดของสิ่งมีชีวิตในทะเลและจุลินทรีย์ ลดการอุดตันของท่อและความถี่ในการทำความสะอาด
คุณสมบัติทางกลที่เสถียร: ความแข็งแรงสูงและความเหนียวที่ดีช่วยให้ข้อต่อทนทานต่อความผันผวนของแรงดัน แรงดันกระแทกจากน้ำ (water hammer) และการสั่นสะเทือนในระดับหนึ่ง
เชื่อมและตัดแต่งได้ดี: ง่ายต่อการเชื่อม ติดตั้ง และบำรุงรักษา ณ สถานที่ปฏิบัติงาน เหมาะสำหรับระบบท่อที่ซับซ้อน
อายุการใช้งานยาวนาน: ในน้ำทะเลและสารกัดกร่อน ระบบท่อทองแดง-นิกเกิลมักมีอายุการใช้งานมากกว่า 20 ปี โดยมีค่าบำรุงรักษาต่ำ
ไม่เป็นแม่เหล็ก: เหมาะสำหรับอุปกรณ์และระบบที่ไวต่อสนามแม่เหล็ก
ผนังด้านในเรียบ: ความต้านทานการไหลต่ำช่วยลดการใช้พลังงานและเสียงรบกวน
ต้นทุนตลอดอายุการใช้งานต่ำ: แม้ว่าต้นทุนวัสดุเริ่มต้นจะสูงกว่า แต่ผลประโยชน์ทางเศรษฐกิจโดยรวมมีความสำคัญเนื่องจากความทนทานต่อการกัดกร่อน การบำรุงรักษาต่ำ และการเปลี่ยนทดแทนที่ไม่บ่อยนัก
IV. หน้าที่ของผลิตภัณฑ์
การเปลี่ยนขนาดเส้นผ่านศูนย์กลาง: เชื่อมต่อท่อที่มีขนาดเส้นผ่านศูนย์กลางต่างกันและทำให้เกิดการเปลี่ยนผ่านที่ราบรื่นระหว่างขนาดท่อที่ใหญ่กว่าและเล็กกว่า
การควบคุมการไหล: เปลี่ยนพื้นที่การไหลในระบบท่อ ซึ่งเป็นการปรับอัตราการไหล ความเร็ว และแรงดัน
การปรับอุปกรณ์ให้เข้ากัน: จับคู่ขนาดทางเข้าและทางออกของปั๊ม วาล์ว เครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ และอุปกรณ์อื่นๆ กับท่อ
การเพิ่มประสิทธิภาพการไหล: การออกแบบส่วนต่อแบบกรวยช่วยลดความปั่นป่วนและความต้านทานเฉพาะที่ ทำให้การไหลของของเหลวราบรื่นขึ้น
การระบายน้ำแบบเอ็กเซนทริก: ข้อต่อลดท่อแบบเอ็กเซนทริกใช้ในกรณีที่ต้องการการระบายน้ำ การระบายอากาศ หรือการจัดแนวส่วนล่างหรือส่วนบนให้เรียบเสมอกัน
ความเข้ากันได้ของระบบ: สามารถใช้ร่วมกับท่อ ข้อต่อ หน้าแปลน และวาล์วทองแดง-นิกเกิล เพื่อสร้างระบบท่อที่ทนทานต่อการกัดกร่อนที่สมบูรณ์
การลดการสั่นสะเทือนและเสียงรบกวน: การเปลี่ยนขนาดที่เหมาะสมช่วยลดการเปลี่ยนแปลงความเร็วอย่างกะทันหัน ทำให้การสั่นสะเทือนและเสียงรบกวนในท่อลดลง
V. พารามิเตอร์ผลิตภัณฑ์หลัก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| เกรดวัสดุ | 90/10 CuNi, UNS C70600; 70/30 CuNi, UNS C71500 |
| องค์ประกอบทางเคมี (90/10) | Ni 9.0% ถึง 11.0%, Fe 1.0% ถึง 1.8%, Mn 0.5% ถึง 1.0%, Cu ส่วนที่เหลือ |
| องค์ประกอบทางเคมี (70/30) | Ni 29.0% ถึง 33.0%, Fe 0.4% ถึง 1.0%, Mn ไม่เกิน 1.0%, Cu ส่วนที่เหลือ |
| ความต้านทานแรงดึง | 90/10: ไม่น้อยกว่า 275 MPa; 70/30: โดยทั่วไป 350 ถึง 550 MPa |
| กำลังคราก | 90/10: ไม่น้อยกว่า 105 MPa; 70/30: โดยทั่วไป 105 ถึง 205 MPa |
| การยืดตัว | 90/10: ไม่น้อยกว่า 30%; 70/30: โดยทั่วไป 20% ถึง 40% |
| ความหนาแน่น | ประมาณ 8.9 กรัม/ซม.³ |
| การนำความร้อน | 90/10 ประมาณ 40 วัตต์/(เมตร·เคลวิน); 70/30 ประมาณ 29 วัตต์/(เมตร·เคลวิน) |
| สัมประสิทธิ์การขยายตัวเชิงเส้น | ประมาณ 16.2×10⁻⁶ ต่อ °C |
| ช่วงขนาด | 1/2 นิ้ว ถึง 24 นิ้ว, DN15 ถึง DN500, ขยายได้ถึง DN1200 |
| ความหนาผนัง | SCH10, SCH40, SCH80, XH, เป็นต้น |
| ระดับแรงดัน | Class 200, PN16, PN20, โดยทั่วไป 10 ถึง 20 บาร์ |
| ช่วงอุณหภูมิ | -196°C ถึง 300°C, ขึ้นอยู่กับเกรดและสภาวะการทำงาน |
| การกำหนดค่า | ข้อต่อลดท่อแบบคอนเซนทริก, ข้อต่อลดท่อแบบเอ็กเซนทริก |
| การเชื่อมต่อปลายท่อ | เชื่อมชน, เชื่อมซ็อกเก็ต, เกลียว, หน้าแปลน |
| กระบวนการผลิต | ไร้รอยต่อ, เชื่อม, ตีขึ้นรูป |
| มาตรฐานการผลิต | ASME B16.9, ASTM B366, ASTM B466, DIN 86089, EEMUA 146, EEMUA 234 |
| การตกแต่งพื้นผิว | เรียบ, ดอง, พาสซีเวท |
| ประเภทปลายท่อ | เรียบ, ลบมุม |
| รายการตรวจสอบ | ตรวจสอบขนาด, ตรวจสอบด้วยสายตา, ทดสอบแรงดันน้ำ, ทดสอบแบบไม่ทำลาย, ใบรับรองวัสดุ |
| การบรรจุ | กล่องไม้, พาเลท, มัด, ตามความต้องการของลูกค้า |
คำถามที่พบบ่อย
1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. ท่านมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
