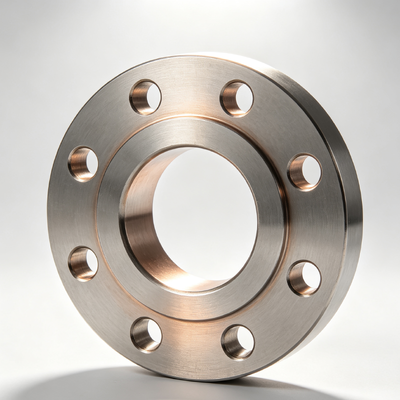

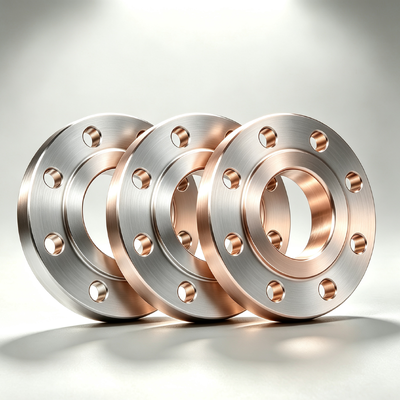

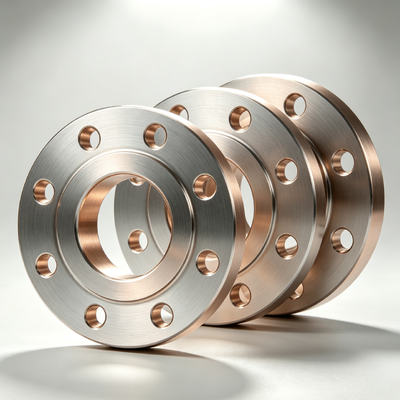

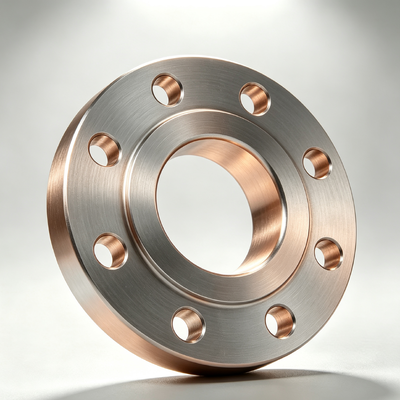

C71500 Cupro Nickel Forged Flange Class 150 ซ็อกเก็ตเชื่อม ASME B16.5 ป้องกันการกัดกร่อนของน้ำทะเล
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | หน้าแปลนนิกเกิลทองแดง |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | C71500 Cupro Nickel Forged Flange Class 150 ซ็อกเก็ตเชื่อม ASME B16.5 ป้องกันการกัดกร่อนของน้ำทะเล | แรงอัด | แข็งแกร่ง |
|---|---|---|---|
| ความแข็งแกร่ง | สูง | ติดตั้งง่าย | ใช่ |
| มาตรฐาน | มาตรฐาน ASTM B466 | ความต้านทานการกัดกร่อน | ทนทานต่อการกัดกร่อนของน้ำทะเลสูง |
| การรับประกัน | 1 ปี | แบบฟอร์มพื้นผิวการปิดผนึก | RF MFM TG อาร์เจ |
| เนื้อหาทองแดง | ทองแดง 70% | คำสำคัญ | หน้าแปลนทองแดง |
| ฟังก์ชั่นพิเศษ | ความต้านทานต่อการกัดกร่อน | ช่วงขนาด | 1/2 นิ้วถึง 48 นิ้ว |
| ความหนาแน่น | 8.9 g/cm³ | ประเภทใบหน้า | คอเชื่อม |
| กระบวนการผลิต | รฟ | การสนับสนุนที่กำหนดเอง | OEM |
| เน้น | C71500 Cupro Nickel แฟลนจ์โกหก,หน้าแปลนเชื่อมซ็อกเก็ต Class 150,หน้าแปลนกันการกัดกร่อนด้วยน้ำทะเล ASME B16.5 |
||
รายละเอียดสินค้า
C71500 Cupro Nickel Forged Flange ประเภท 150 โซค็อตเวลด์ ASME B16.5 กันน้ําทะเล
1.คําอธิบายสินค้า
โครงการปรับปรุงความสะดวกในการใช้งานUNS C70600 (90/10 ทองแดง นิเคิล, เท่ากับ BFe10-1-1) และ UNS C71500 (70/30 Copper-Nickel, เท่ากับ BFe30-1-1) แฟลเลนจ์เหล่านี้ไม่ได้ถูกท่อหรือแปรรูปจากสต็อคมาตรฐานพวกเขาผ่านรอบการผลิตที่เข้มงวดและถูกควบคุมอย่างละเอียด ซึ่งเริ่มจากทองแดงระดับอิเล็กทรอลิตระดับสูง และ นิเคิลบริสุทธิ์, ถูกสกัดด้วยความรอบคอบกับการเพิ่มเหล็กและแมนแกนเนสที่ควบคุมเพื่อเพิ่มคุณสมบัติทางกลและความทนทานต่อการกัดกร่อนในพื้นที่
ระบบการผลิตเริ่มต้นด้วยการหลอมร้อนหลายขั้นตอน เพื่อปรับปรุงโครงสร้างเมล็ดและกําจัด porosity ภายในตามด้วยการรักษาการกลืนสารละลายที่ควบคุมได้อย่างแม่นยําที่ดําเนินการภายในเตาอบบรรยากาศป้องกันเพื่อบรรลุการปรับกระจกกระจกกระจกกระจกแบบเรียบร้อยขั้นตอนต่อมาประกอบด้วยการหมุน CNC ความแม่นยําสูง การบดและการเจาะที่รับประกันความเหมาะสมขนาดอย่างแม่นยํากับมาตรฐานสากลที่มีหน้าปิดที่แปรรูปมาตรฐานความหยาบคายเฉพาะเจาะจง (โดยทั่วไป Ra 3.2 ∙ 6.3 μm สําหรับการเสร็จแบบมาตรฐาน และ Ra 0.8 ∙ 1.6 μm สําหรับการใช้งานประปาที่สําคัญ)ทุกแผ่นขั้วผ่านการทดสอบที่ไม่ทําลายล้าง (NDT) 100% รวมถึงการทดสอบ Ultrasonic (UT) สําหรับการเคลือบภายในและความบกพร่องของขนาด, การตรวจสอบอนุภาคแม่เหล็ก (MT) เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว (เนื่องจากลักษณะ paramagnetic ของสับสนธิที่จําเป็นต้องเทคนิคเฉพาะเจาะจงของน้ําอ่อนแสง),และการทดสอบความดันแบบไฮโดรสแตตติกการบําบัดพื้นผิวสุดท้ายมีส่วนเกี่ยวข้องกับกระบวนการถอนไขมัน, การสกัดกรด, และการปรับปรุงที่กําจัดออกซิดพื้นผิว, อนุภาคเหล็กที่ฝังไว้, และสารพิษจากนั้นสร้างสภาพที่มั่นคง, หนังป้องกันอ๊อกไซด์ทองแดงที่เพิ่มความทนทานของวัสดุต่อการโจมตีทางทะเลและทางเคมีทุกแผ่นขัดเสร็จถูกระบุอย่างชัดเจนและถาวรตาม ASME หรือความต้องการเฉพาะลูกค้า, แสดงเกรดวัสดุ, ขนาด, ระดับความดัน, จํานวนความร้อน, และรหัสการติดตามการผลิตและการจัดเตรียมปลาย bevel ได้รับการตั้งค่าอย่างละเอียดเพื่อให้ตรงกับโปรแกรมท่อเฉพาะเจาะจงและขั้นตอนการปั่น, รับประกันการบูรณาการอย่างต่อเนื่องในเครือข่ายท่อที่ซับซ้อนs.
2.การใช้งานสินค้า
เนื่องจากการผสมผสานกันที่ไม่มีคู่แข่งกันของความทนทานต่อการกัดสลายของน้ําทะเล และคุณสมบัติที่น่ารังเกียจของสารชีวภาพFlanges ทองแดง Nickel ได้กลายเป็นตัวเลือกหลักสําหรับระบบการจัดการของเหลวที่เผชิญกับสภาพแวดล้อมน้ํารุนแรงโดยเฉพาะอย่างยิ่งที่เกี่ยวข้องกับน้ําทะเลธรรมชาติหรือน้ําเกลือ
อุตสาหกรรมเรือและการสร้างเรือ:แฟลนจ์เหล่านี้ถูกกําหนดอย่างละเอียดสําหรับระบบที่สําคัญในเรือ รวมถึงวงจรเย็นน้ําทะเลอุณหภูมิสูงของเครื่องยนต์หลักและเครื่องยนต์ช่วยระบบจัดการน้ําบัลลาสต์ (สอดคล้องกับมาตรฐานการปล่อยน้ํา IMO D-2 และ USCG), เครื่องไฟฟ้าดับเพลิงบนเพลิง, สายดูดน้ําจากลําเลียงฉุกเฉิน และระบบอุปกรณ์อุปกรณ์สุขอนามัยสําหรับเรือค้าทั้งสองลํา (เรือคอนเทนเนอร์, เรือบรรทุกสินค้าจํานวนมากเรือบรรทุก LNG) และเรือป้องกันทางเรือ (เรือรบ, เรือทําลายล้าง, เรือดําน้ํา) พวกเขายังเป็นส่วนประกอบของระบบปรับปรุงระบายความเย็นของท่อท้ายเรือและระบบปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุง
การสํารวจและผลิตน้ํามันและก๊าซในทะเล:ในแพลตฟอร์มคงที่, หน่วยเก็บและอัดสินค้าการผลิตที่ลอย (FPSO) และปูนครึ่งดําน้ํา, แฟลนจ์เหล่านี้ถูกใช้ในปั๊มยกน้ําทะเลด้านบน, ระบบน้ําไฟ,เครื่องปรับความร้อน, และท่อฉีดน้ําทะเลที่ใช้สําหรับการฟื้นฟูน้ํามันระดับสองเพื่อรักษาความดันของบ่อ
อุปกรณ์ลดเกลือและปรับปรุงน้ํา:ในอุปกรณ์การกระจายไฟอากาศหลายขั้นตอน (MSF) และอุปกรณ์การกระจายไฟอากาศหลายอัตรา (MED) รวมถึงอุปกรณ์กระจายไฟอากาศแบบย้อนกลับ (RO)เครื่องลวดนี้ใช้ในการจัดการกับน้ําทะเลสดที่รุนแรงมาก, เส้นทางการเติมปริมาณสารเคมีก่อนการบําบัด, การปล่อยปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ
สถานที่ผลิตไฟฟ้า:โรงไฟฟ้าพลังงานหุ่นและพลังงานนิวเคลียร์ชายฝั่งพึ่งพากับฟลานจ์เหล่านี้อย่างมาก สําหรับระบบเย็นน้ําทะเลที่ผ่านไปครั้งเดียวหรือระบวนการใหม่ของพวกเขา รวมถึงหัวน้ําเข้า/ออกของเครื่องเย็นปั๊มน้ําเย็นเสริม, และสายฉีดเคลอรีน (ไฟฟ้าเคลอรีน) สําหรับการควบคุมการบีโอฟอลลิ่ง
การใช้งานในกระบวนการอุตสาหกรรม:พวกมันใช้เป็นเครื่องเชื่อมที่สําคัญในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ เครื่องแลกเปลี่ยนความร้อนแบบแผ่น เครื่องระเหยและเครื่องประปาและอุตสาหกรรม HVAC ที่สื่อกระบวนการมีคลอรีด, ซัลไฟด์, หรือกรดอินทรีย์ นอกจากนี้พวกเขายังถูกนํามาใช้ในระบบปลูกปลาและปลูกน้ําที่ยั่งยืนและในท่อระบายน้ําระบายน้ําระบายน้ํา.
3 · ข้อดีของสินค้า
-
ความต้านทานต่อการกัดกรองที่โดดเด่นและพิสูจน์ได้:ผลงานที่ดีกว่าของเหล็กสกัด Cu-Ni ในน้ําทะเลถูกอ้างอิงให้เป็นการสร้างผิวหนังผิวคอไซด์ทองแดง (Cu2O) ที่บางแน่นและป้องกันมีความเข้มข้นมากขึ้นด้วยชั้นของไฮโดรออกไซด์นิเคิล/ออกไซด์ชั้นใน, ซึ่งมีลักษณะการเยียวยาตัวเอง อัตราการกัดกรองสําหรับ 90/10 สะสมในน้ําทะเลที่พักหรือไหลโดยทั่วไปลดต่ํากว่า 0.025 มม / ปี,ขณะที่เกรดเบี้ย 70/30 จะมีอัตราที่น่าทึ่งยิ่งกว่า ≤ 0.01 มิลลิเมตร/ปี ความแข็งแรง passivity นี้รับประกันความต้านทานที่โดดเด่นต่อต้านการเจาะ, การกัดกร่อน crack ภายใต้ gaskets และฝากและการกระแทกด้วยความเครียด (SCC) แม้แต่ในน้ําทะเลที่ปนเปื้อนด้วยซัลฟิดหรือสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 300 °C.
-
ความต้านทานต่อการบีโอฟอลเลอร์สูงสุดผ่านพิษธาตุทองแดงการปล่อยไอออนทองแดง (Cu+) ที่ถูกควบคุมและช้าจากพื้นผิวของเหล็กสกัดสร้างสภาพแวดล้อมเล็ก ๆ ที่ป้องกันการพํานักและการเจริญเติบโตของสิ่งมีชีวิตที่ทําให้เกิดฝุ่นใหญ่รวมถึงกล้วยหอมกลไกป้องกันการสะกดผงธรรมชาตินี้ลดความต้องการในการทําความสะอาดกลไกประจําครั้งหรือเคมีเคลอรีนทําให้ลดการสับสนในการปฏิบัติงานและการปล่อยสารเคมีในสิ่งแวดล้อม.
-
ความแข็งแรงทางกลสูงและความอดทนต่อการบดสลายอย่างพิเศษ:สารสกัด 70/30 (C71500) ส่งความแข็งแรงในการดึงอย่างต่ําสุด 490 MPa และความแข็งแรงในการผลิต 180 MPa ในสภาพที่ผสมผสมหนังออกไซด์ที่หนาแน่นและความทนทานต่อความเหนื่อยสูงทําให้มันทนทานอย่างยอดเยี่ยมต่อการละลาย-การเกรดที่เกิดจากการไหลของน้ําทะเลที่วุ่นวายอย่างเร็ว (มักพบได้ที่ท่อ, tees, และเครื่องลด) และความเสียหายจาก cavitation ที่เกิดจากการล่มกระบอกควายบนพื้นผิวของหมุนหรือวาล์ว
-
ความสามารถในการผลิตที่โดดเด่นและความสามารถในการเชื่อมโยงทั้งเกรด 90/10 และ 70/30 แสดงความสามารถในการทํางานร้อนและเย็นที่ดีเยี่ยมโดยเฉพาะอย่างยิ่งเมื่อใช้โลหะเติม Cu-Ni ที่ตรงกันเพื่อให้เกิดเสียง, ท่อนผสมผสานที่ไม่มีรอยแตกที่มีคุณสมบัติทางกลที่เทียบได้กับโลหะธรรมดา ความเข้ากันนี้รับประกันการเชื่อมต่อสนามที่แข็งแรงและไม่รั่ว
-
ความสามารถในการผ่านแม่เหล็กต่ําอย่างต่อเนื่อง:ด้วยความสามารถในการผ่านแม่เหล็กที่ใกล้ 1 มาก (โดยทั่วไป < 1.01), แฟลนซ์เหล่านี้เป็นที่ไม่เป็นแม่เหล็กโดยธรรมชาติ.คุณลักษณะนี้มีความสําคัญมากสําหรับการใช้งานที่ติดกับอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึก, ระบบกัมพัส, อุปกรณ์การล้างแก๊สบนเรือทหารเรือ, และอุปกรณ์ MRI / NMR ในห้องปฏิบัติการทางการแพทย์หรือวิจัย.
-
ความมั่นคงทางอุณหภูมิและความแข็งแรงแบบไครโอเจนสายสลัดยังคงมีคุณสมบัติทางกลและความทนทานต่อการกัดกร่อนในช่วงอุณหภูมิที่กว้างจากสภาพไครโอเจนิก (-196°C) ถึงอุณหภูมิการใช้งานต่อเนื่องสูงสุดประมาณ 300°Cมันไม่ได้ทุกข์จาก sigma phase brittleness แบบของเหล็กไร้สแตนเลสบาง, การรับประกันผลงานที่น่าเชื่อถือภายใต้จักรยานความร้อน.
-
ลดต้นทุนรอบชีวิต:ขณะที่ต้นทุนการจัดซื้อวัสดุเริ่มต้นสูงกว่าเหล็กคาร์บอนอายุการใช้งานที่ยืดหยุ่นอย่างมาก มักถูกบันทึกว่าเป็นสามเท่าหรือมากกว่าของเหล็กไร้ขัด 316L ในบริการน้ําทะเลที่เท่าเทียมกัน, การทําความสะอาด, และเวลาหยุดทํางานที่ไม่ได้วางแผน, ส่งผลให้การวิเคราะห์ค่าใช้จ่ายวงจรชีวิตทั้งหมด (LCC) ที่เป็นประโยชน์มากสําหรับเจ้าของโครงการ.
ครับ
4.รายละเอียดสินค้าหลัก
| ประเภทปารามิเตอร์ | ข้อมูลรายละเอียด / ระยะค่า |
| ค่าสแตนเลสของวัสดุ | 90/10 ทองแดง นิเคิล (UNS C70600 / BS BFe10-1-1), 70/30 ทองแดง นิเคิล (UNS C71500 / BS BFe30-1-1) |
| สารประกอบทางเคมี (น้ําหนัก%) 90/10 | Cu: 86.0 ∙ 90.0%; Ni: 9.0 ∙ 11.0%; Fe: 0.8 ∙ 1.8%; Mn: 0.4 ∙ 1.0%; Zn: ≤ 0.30%; Pb: ≤ 0.02%; รวม อื่นๆ: ≤ 0.15% |
| สารประกอบทางเคมี ( wt%) ¥ 70/30 | Cu: 65.0 ∙ 70.0%; Ni: 29.0 ∙ 33.0%; Fe: 0.4 ∙ 1.0%; Mn: 0.5 ∙ 1.0%; Zn: ≤ 0.30%; Pb: ≤ 0.02%; รวมอื่น ๆ: ≤ 0.15% |
| ระยะขนาดนาม | DN15 (1⁄2") ถึง DN1500 (60") โดยมีกว้างใหญ่ขึ้นตามคําขอพิเศษ |
| ราคาความดันและอุณหภูมิ | ประเภท 150, 300, 600, 900, 1500, 2500 (ASME B16.5); PN6, PN10, PN16, PN25, PN40, PN64, PN100 (DIN/EN) |
| ประเภทหน้าฟลานจ์ (โปรไฟล์ปิด) | RF (Raised Face ✅ มาตรฐาน 125-250 AARH), FF (Flat Face), RTJ (Ring Type Joint with oval/octagonal groove), T&G (Tongue & Groove), FM (Female) / M (Male) |
| ประเภทการจัดตั้ง flange | WN (Weld Neck ¥ กับปลายเจาะและปลายบาน); SO (Slip-On); BL (Blind ¥ แผ่นแข็ง); Th (Threaded ¥ NPT/BSPT ภายในกระดุม); SW (Socket Weld); LJ (Lap Joint ¥ กับปลาย stub) |
| มาตรฐานการออกแบบที่ใช้ | ASME B16.5 (≤24 ), ASME B16.47 ซีรี่ย์ A/B (≥26 ), GB/T 9119, DIN 2565/2566/2573, EN 1092-1, EEMUA 145 (เรือ), MIL-F-20042 |
| คุณสมบัติทางกล (สภาพการเผา) | 90/10:ความเข้มข้น 275~360 MPa; ผลิต (0.2% สับเปลี่ยน) 90~160 MPa; ความยาว ≥30%; ความแข็ง (HB) ≤11070/30:ความเข้มข้น 345-420 MPa; ผลิต 120-200 MPa; ความยาว ≥ 30%; ความแข็ง (HB) ≤130 |
| คุณสมบัติทางกายภาพ | ความหนาแน่น: ~ 8.94 g/cm3 (ทั้งเหล็กเหล็ก) ความร้อนเฉพาะ: 0.38 kJ/kg·K ความสามารถในการนําความร้อน: 29 ̇ 42 W/m·K ระยะการละลาย: 1170 ̇ 1240 °C (ประมาณ) |
| ระยะเวลาการทํางานของอุณหภูมิ | อุณหภูมิการออกแบบขั้นต่ํา: -196°C (Cryogenic); การใช้งานต่อเนื่องสูงสุด: ~ 300°C; การใช้งานสูงสุดระยะสั้นถึง 350°C พร้อมการลดความร้อน |
| โปรแกรมการเจาะแบบมาตรฐาน | มีให้เลือกสําหรับ Sch 10S, Sch 20, Sch 40S (Std), Sch 80S (XS), Sch 120, Sch 160 และ XXS เพื่อให้ตรงกับความหนาผนังท่อที่เกี่ยวข้อง |
| ครีเทียร์ NDT และการตรวจสอบ | การตรวจสอบทางสายตาและมิติ 100%; ไม่จําเป็น: UT (Ultrasonic) สําหรับการเลเมน, MT (Magnetic Particle) สําหรับความบกพร่องบนผิว, PT (Penetrant) เป็นตัวเลือกPMI (Positive Material Identification) ผ่าน XRF; การทดสอบแบบไฮโดรสแตติก ความดันการออกแบบ 1.5x |
| การปิดผิวและการป้องกัน | มาตรฐาน: การบดและปาสิฟิชั่นตาม ASTM A380; ไม่จําเป็น: การเคลือบไฟฟ้าเพื่อเพิ่มความเรียบเนียน; ด้านขุดและด้านหน้าของแหลมที่คุ้มกันด้วยน้ํามันป้องกันสนิมหรือหมวก PVC; ด้านขอบที่กระจายเพื่อการจัดการที่ปลอดภัย |
| การติดตามและการรับรอง | การทําเครื่องหมายเลเซอร์หรือจุดเป็นประจําตาม MSS SP-25; ใบรับรอง Mill ตาม EN 10204 ประเภท 3.1 หรือ 32; รายงานการตรวจสอบจากผู้บริหารที่สาม (BV, DNV, ABS, Lloyds Register) สามารถรับได้ตามคําขอ |
FAQ
1คุณเป็นบริษัทค้าหรือผู้ผลิต เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2.เวลาการจัดส่งของคุณนานแค่ไหน? โดยทั่วไปมันเป็น 5-10 วันถ้าสินค้ามีอยู่ในสต็อค. หรือเป็น 15-20 วันถ้าสินค้าไม่อยู่ในสต็อค, มันขึ้นอยู่กับปริมาณ.
3. คุณให้ตัวอย่าง? มันเป็นฟรีหรือเพิ่มเติม? ใช่, เราสามารถนําเสนอตัวอย่างสําหรับค่าบริการฟรี แต่ต้องจ่ายค่าจัดส่ง
4.เงื่อนไขการชําระเงินของคุณคืออะไร? การชําระ <= 1000USD, 100% ล่วงหน้า. การชําระ> = 1000USD, 50% T / T ล่วงหน้า, เงินสมดุลก่อนการจัดส่ง
