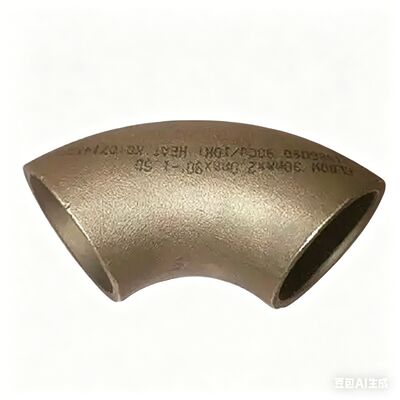

UNS C71500 CuNi 70/30 ศอกนิกเกิลทองแดง, ไร้รอยต่อ 90 ° LR ASME B16.9 ข้อต่อความแข็งแรงสูง
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | ข้องอทองแดงนิกเกิล |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | UNS C71500 CuNi 70/30 ศอกนิกเกิลทองแดง, ไร้รอยต่อ 90 ° LR ASME B16.9 ข้อต่อความแข็งแรงสูง | ประเภทการเชื่อมต่อ | ข้อศอก |
|---|---|---|---|
| การรับประกัน | 1 ปี | น้ำหนัก | แสงสว่าง |
| ระดับ | คูเปอร์ | ผลิตภัณฑ์ | ข้องอทองแดงนิกเกิล |
| ข้อได้เปรียบ | ติดตั้งและบำรุงรักษาสะดวก | วิธีการติดตั้ง | สายบีท |
| ประเภทใบหน้า | ปลายเกลียว / ปลายธรรมดา / ปลายร่อง | ความต้านทานการกัดกร่อน | สูง |
| วิธีการเข้าร่วม | เชื่อมชนหรือเชื่อมซ็อกเก็ต | อารมณ์ | อ่อน ครึ่งแข็ง แข็ง |
| กระบวนการ | ไม่มีรอยต่อ / ปลอมแปลง / หล่อ | ความต้านทานการกัดกร่อน | ทนทานต่อน้ำทะเลและการกัดกร่อนสูง |
| เกรดคุณภาพ | ของจริง | เทคโนโลยีการประมวลผล | การตีขึ้นรูป |
| เน้น | UNS C71500 ทองแดง นิเคิลเอลโก้,ผูกต่อ 90° LR ทองแดง นิเคิลเอลโก้,ASME B16.9 การติดตั้งทองแดง นิเคิล |
||
รายละเอียดสินค้า

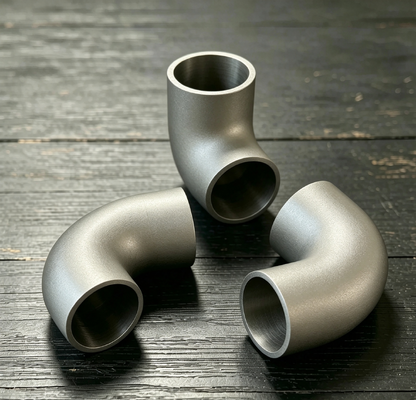

ข้อต่อทองแดงนิกเกิล UNS C71500 CuNi 70/30, ข้อต่อไร้ตะเข็บ 90 องศา LR ASME B16.9 ความแข็งแรงสูง
1.รายละเอียดผลิตภัณฑ์
ข้อต่อทองแดงนิกเกิลเป็นข้อต่อขึ้นรูปไร้ตะเข็บที่ผลิตจากโลหะผสมทองแดง-นิกเกิลแบบสองเฟส (dual-phase) ที่มีการเติมเหล็กและแมงกานีส การอบอ่อนแบบสารละลาย (solution annealing) ทำให้วัสดุมีโครงสร้างแบบสารละลายของแข็งเฟสเดียว (single-phase α-solid solution) ซึ่งให้ความเสถียรทางโลหะวิทยาที่ดีเยี่ยม ผลิตภัณฑ์มีให้เลือกสององค์ประกอบโลหะผสมหลัก: 90/10 (UNS C70600) และ 70/30 (UNS C71500) โดยชนิดหลังมีปริมาณนิกเกิลสูงกว่าเพื่อเพิ่มความทนทานต่อสภาวะน้ำทะเลที่มีความเร็วสูงและอุณหภูมิสูง กระบวนการผลิตประกอบด้วยการอัดรีดร้อน (hot extrusion) การดัดด้วยเหนี่ยวนำ (induction bending) และการดันเย็น (cold pushing) ตามด้วยการอบอ่อนแบบสารละลายเต็มรูปแบบ (full solution heat treatment) และการดอง (pickling)
2.การใช้งานผลิตภัณฑ์
ข้อต่อนี้ถูกระบุสำหรับระบบของไหลที่สำคัญซึ่งการกัดกร่อนและการสึกกร่อนที่เกิดจากคลอไรด์เป็นกลไกการล้มเหลวหลัก การติดตั้งระบบทั่วไปประกอบด้วย:
-
ระบบหล่อเย็นน้ำทะเลสำหรับเครื่องยนต์หลักและอุปกรณ์เสริม
-
ระบบท่อดับเพลิงและระบบสปริงเกลอร์บนเรือเดินสมุทรและเรือพาณิชย์
-
ท่อเชื่อมต่อแลกเปลี่ยนความร้อนในโรงงาน LNG และโรงไฟฟ้า
-
ท่อส่งน้ำเกลือที่มีความเค็มสูงในโรงงานบำบัดน้ำเสียแบบศูนย์ปล่อยของเหลว (ZLD)
-
ส่วนประกอบท่ออัมบิลลิคและท่อส่งใต้ทะเลสำหรับการสกัดน้ำมันและก๊าซ
-
ท่อระบบบำบัดน้ำอับเฉา (BWT) ที่เป็นไปตามมาตรฐาน IMO D-2
3. ข้อได้เปรียบของผลิตภัณฑ์
-
ความทนทานต่อการสึกกร่อน-การกัดกร่อน - เกณฑ์ความเร็วการไหลวิกฤต > 4.5 ม./วินาที สำหรับ C70600 และ > 6 ม./วินาที สำหรับ C71500 ในน้ำทะเลใส
-
ศักย์ไฟฟ้ากัลวานิกต่ำ - เข้ากันได้กับเหล็กเมื่อมีการหุ้มฉนวนอย่างเหมาะสม การจับคู่กัลวานิกกับไทเทเนียมและซุปเปอร์ดูเพล็กซ์น้อยที่สุด
-
ง่ายต่อการผลิต - สามารถดัดเย็นได้โดยไม่แตก (รัศมีการดัดขั้นต่ำ 2.5D สำหรับการขึ้นรูปเย็น) ประสิทธิภาพรอยต่อการเชื่อม ≥ 90% ของโลหะฐาน
-
ข้อมูลระยะยาวที่พิสูจน์แล้ว - ประวัติการใช้งานที่ยาวนานกว่า 40 ปีในการใช้งานทางทะเลและนอกชายฝั่ง
-
สามารถซ่อมแซมได้ - สามารถเชื่อมซ้อนทับหรือบุภายในได้โดยไม่กระทบต่อคุณสมบัติของโลหะฐาน
-
4.ข้อมูลจำเพาะผลิตภัณฑ์หลัก
| พารามิเตอร์ | ข้อมูลจำเพาะ / ค่า |
| เกรดโลหะผสม | UNS C70600 (CuNi 90/10), UNS C71500 (CuNi 70/30) |
| รูปแบบผลิตภัณฑ์ | ข้อต่อขึ้นรูปไร้ตะเข็บ |
| ช่วงเส้นผ่านศูนย์กลางปกติ | DN15 – DN600 (½″ – 24″); สูงสุด DN1200 สำหรับประเภท LR |
| Schedule / ความหนาผนัง | Sch 10, Sch 20, Sch 40, Sch 80, Sch 120, Sch 160 |
| มุมโค้ง (มาตรฐาน) | 45°, 90°, 180° (ความคลาดเคลื่อน ±1°) |
| ประเภทรัศมีการโค้ง | รัศมียาว (LR) = 1.5D; รัศมีสั้น (SR) = 1.0D; 3D / 4D / 5D ตามคำขอ |
| ระดับแรงดันออกแบบ | Class 150, 300, 600, 900 (เข้ากันได้กับ ASME B16.5) |
| ช่วงอุณหภูมิบริการ | -50°C ถึง +300°C (มีการลดระดับเมื่อสูงกว่า 250°C สำหรับ C70600) |
| ความต้านแรงดึง (ต่ำสุด) | C70600: 290 MPa; C71500: 415 MPa |
| ความแข็งแรงคราก (0.2% offset, ต่ำสุด) | C70600: 105 MPa; C71500: 170 MPa |
| การยืดตัว (ต่ำสุด, ระยะวัด 50 มม.) | C70600: 32%; C71500: 30% |
| ความคลาดเคลื่อนของมิติ | ASME B16.9 / MSS SP 119 |
| การตรวจสอบแบบไม่ทำลาย (NDE) | การตรวจสอบด้วยสายตา 100%; การทดสอบด้วยแรงดันน้ำหรือแรงดันอากาศตามข้อกำหนด; RT/PT/UT ตามที่ระบุ |
| การเตรียมปลายท่อ | ปลายบาก (BW) ตาม ASME B16.25; ตัวเลือกปลายเสียบ (SW) หรือปลายเกลียว (NPT/BSPT) |
| ข้อกำหนดที่ใช้บังคับ | ASTM B466 / B467 / B122; ASME B16.9; DIN 86090; EEMUA 146; GB/T 12459 |
คำถามที่พบบ่อย
1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของท่านนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. ท่านมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
