SS304 สแตนเลส สตับ ท้าย - ทนทานต่อการกัดกรอง ASME B16.9 ที่สอดคล้องกับ lap joint Butt

ข้อต่อปลายท่อแบบ Lap Joint Stub End SS304, อุปกรณ์ท่อเชื่อมชนสำหรับท่อทนการกัดกร่อน

1. รายละเอียดผลิตภัณฑ์

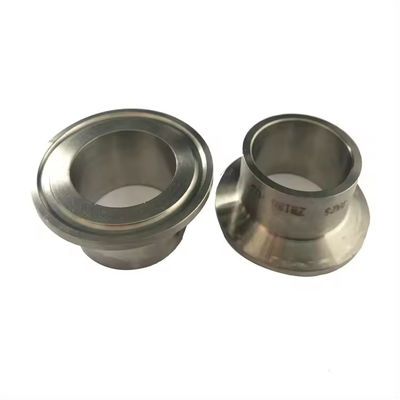

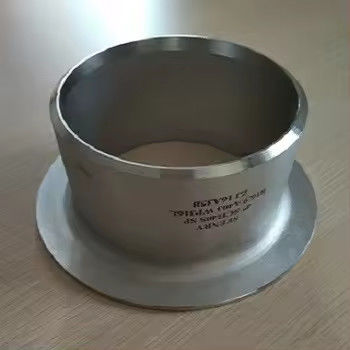

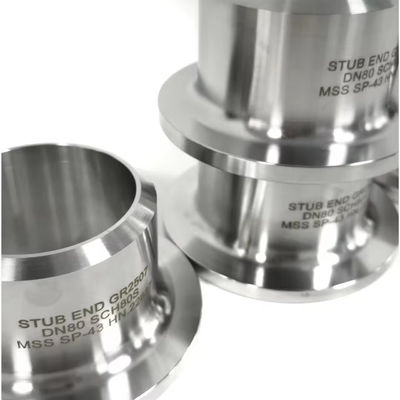

ข้อต่อปลายท่อแบบ Lap Joint Stub End SS304, อุปกรณ์ท่อเชื่อมชนสำหรับท่อทนการกัดกร่อนเป็นอุปกรณ์ท่อเชื่อมชนคุณภาพสูงที่ออกแบบมาเพื่อใช้กับหน้าแปลนแบบ Lap Joint หรือที่รู้จักกันทั่วไปว่า Lap Joint Stub End อุปกรณ์นี้มีปลายด้านหนึ่งเป็นแบบบานออกเพื่อรองรับหน้าแปลน และปลายอีกด้านหนึ่งเป็นแบบเรียบพร้อมมุมเอียงสำหรับการเชื่อมชนกับท่อ ผลิตจากสแตนเลส SS304 เกรดพรีเมียม ทำให้มีความทนทานต่อการกัดกร่อนและมีความทนทานสูงสำหรับการใช้งานในอุตสาหกรรมที่ต้องการ การกำหนดค่าแบบ Type A ที่มีปลายเรียวยาวช่วยให้การไหลลื่นและเข้ากันได้กับหน้าแปลนแบบ Lap Joint มาตรฐาน

2. ข้อมูลจำเพาะหลัก

3. การใช้งาน

Stub End SS304 ถูกนำไปใช้อย่างแพร่หลายในระบบท่อในอุตสาหกรรมต่างๆ:

• น้ำมันและก๊าซ– การเชื่อมต่อท่อและโรงกลั่น

• ปิโตรเคมีและเคมีภัณฑ์– การจัดการสารกัดกร่อน

• อาหารและเครื่องดื่ม– ระบบท่อสุขาภิบาล

• เภสัชกรรม– สภาพแวดล้อมที่สะอาดและปลอดเชื้อ

• การบำบัดน้ำและ HVAC– ระบบท่ออุตสาหกรรมทั่วไป

• การผลิตไฟฟ้า– ระบบไอน้ำและน้ำหล่อเย็น

4. ข้อดีของผลิตภัณฑ์

• โซลูชันที่คุ้มค่า– เฉพาะ Stub End เท่านั้นที่ต้องใช้วัสดุอัลลอยด์เดียวกับท่อ หน้าแปลน Lap Joint สามารถเป็นเหล็กคาร์บอนได้ ช่วยลดต้นทุนวัสดุได้อย่างมาก โดยเฉพาะอย่างยิ่งสำหรับระบบขนาดใหญ่

• บำรุงรักษาง่าย– หน้าแปลน Lap Joint สามารถหมุนได้อย่างอิสระบน Stub End และถอดออกได้โดยไม่ต้องตัดรอยเชื่อม ทำให้สามารถตรวจสอบ ทำความสะอาด หรือปรับปรุงระบบได้อย่างรวดเร็ว

• ติดตั้งได้ยืดหยุ่น– หน้าแปลนหมุนได้ 360° รอบ Stub End ทำให้การจัดแนวรูน็อตทำได้ง่ายและขจัดปัญหาการจัดแนวที่พบบ่อยในหน้าแปลนคอเชื่อม

• ทนทานต่อการกัดกร่อน– วัสดุ SS304 ให้ความต้านทานต่อการเกิดออกซิเดชันและสารกัดกร่อนต่างๆ ได้ดีเยี่ยม ทำให้มีอายุการใช้งานยาวนาน

• ความแม่นยำของมิติ– ผลิตตามมาตรฐาน ASME B16.9 ด้วยความคลาดเคลื่อนที่เข้มงวด ทำให้เข้ากันได้สมบูรณ์แบบกับหน้าแปลน Lap Joint มาตรฐาน

5. หน้าที่ของผลิตภัณฑ์

• สร้างการเชื่อมต่อหน้าแปลนที่ช่วยให้ถอดประกอบได้ง่ายโดยไม่ต้องตัดรอยเชื่อมท่อ

• ให้พื้นผิวซีลที่เรียบและต่อเนื่องซึ่งเข้ากันได้กับหน้าแปลน Lap Joint

• รองรับการขยายตัวจากความร้อนและการเคลื่อนที่ของท่อโดยไม่ทำให้ข้อต่อเกิดความเค้น

• ช่วยให้สามารถใช้หน้าแปลนรองรับเกรดต่ำกว่าได้ โดยยังคงความทนทานต่อการกัดกร่อนที่หน้าสัมผัสซีล

6. คำแนะนำในการติดตั้ง

1. สอดหน้าแปลน Lap Joint เข้ากับท่อหรือ Stub End ก่อนทำการเชื่อม

2. เชื่อมปลายเรียบ (เอียง) ของ Stub End เข้ากับท่อโดยใช้ขั้นตอนการเชื่อมที่ผ่านการรับรอง

3. ตรวจสอบให้แน่ใจว่าปลายบานออก (Lap) อยู่ในแนวที่ถูกต้องกับปลายท่อ

4. สอดหน้าแปลน Lap Joint เข้ากับ Stub End โดยให้แนบกับด้านหลังของปลายบานออก

5. จัดแนวรูน็อตของหน้าแปลนให้ตรงกับหน้าแปลนที่ประกบและขันน็อตเข้าด้วยกัน

6. ปะเก็นจะซีลระหว่างปลายบานออกและหน้าแปลนที่ประกบ

หมายเหตุ: สำหรับ Stub End แบบ Type A (แบบยาว) ความหนาของ Lap จะต้องไม่น้อยกว่าความหนาผนังของท่อที่เชื่อมต่อ.

7. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่า Schedule ของท่อตรงกับความหนาผนังของ Stub End เพื่อให้พอดี

• ตรวจสอบว่าวัสดุของ Stub End เข้ากันได้กับของไหลและอุณหภูมิในการใช้งาน

• ห้ามเชื่อมหน้าแปลน Lap Joint เข้ากับท่อโดยตรง – หน้าแปลนต้องหมุนได้อย่างอิสระ

• ใช้ขั้นตอนการเชื่อมที่เหมาะสม (WPS ที่ผ่านการรับรอง) สำหรับการเชื่อมชน

• สำหรับการใช้งานแรงดันสูง ให้ยืนยันว่าพิกัดแรงดันตรงกับความต้องการของระบบ

• ตรวจสอบหน้า Lap ว่ามีรอยขีดข่วนหรือความเสียหายก่อนการติดตั้งเพื่อให้แน่ใจว่าซีลได้ดี

8. การจัดส่งและการขนส่ง

9. เงื่อนไขการชำระเงิน

10. บรรจุภัณฑ์

บรรจุภัณฑ์ส่งออกมาตรฐาน:

• Stub End แต่ละชิ้นห่อด้วยน้ำมันป้องกันสนิม

• บรรจุในถุงไนลอนหรือพลาสติกแรปเพื่อป้องกันความชื้น

• ยึดในกล่องไม้หรือพาเลทสำหรับการขนส่งทางทะเล

• มีบรรจุภัณฑ์แบบกำหนดเองตามคำขอ

11. การคืนสินค้า การแลกเปลี่ยน และบริการหลังการขาย

• การรับประกันคุณภาพ– ตรวจสอบ 100% ก่อนจัดส่ง; ผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐาน ASME B16.9

• นโยบายการคืนสินค้า– รับคืนภายใน 30 วันสำหรับข้อบกพร่องจากการผลิต (ขึ้นอยู่กับการตรวจสอบ)

• การแลกเปลี่ยน– เปลี่ยนฟรีสำหรับผลิตภัณฑ์ที่ไม่เป็นไปตามข้อกำหนดซึ่งได้รับการยืนยันจากการตรวจสอบโดยบุคคลที่สาม

• นโยบายตัวอย่าง– มีตัวอย่างฟรี; ผู้ซื้อรับผิดชอบค่าขนส่ง

• การสนับสนุนทางเทคนิค– ตอบกลับภายใน 24 ชั่วโมงสำหรับคำถามทางเทคนิคทั้งหมด

• คำสั่งซื้อที่กำหนดเอง– มีขนาด วัสดุ และการตกแต่งที่กำหนดเองตามคำขอ
