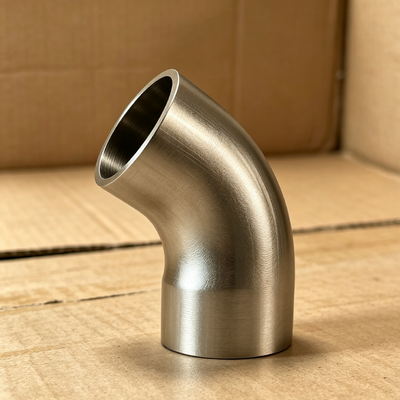

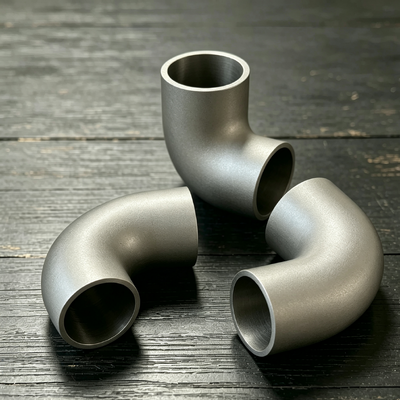

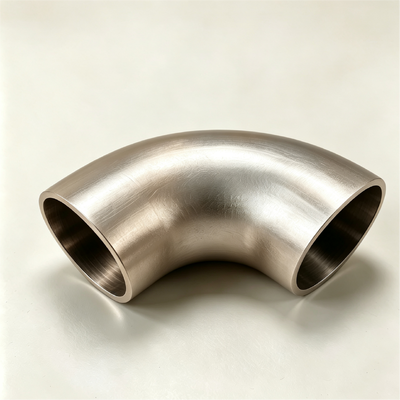

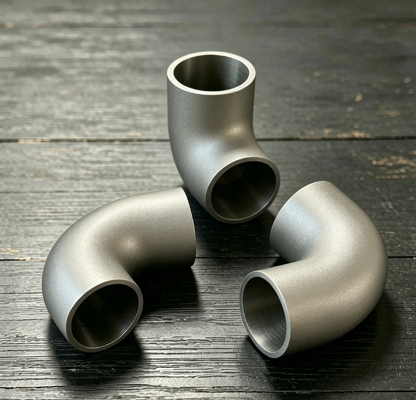

C71500 ทองแดงนิกเกิล LR ข้อศอกฟอร์จอุปกรณ์เชื่อมชน ASME B16.9 มีความแข็งแรงสูง
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | ข้องอทองแดงนิกเกิล |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | C71500 ทองแดงนิกเกิล LR ข้อศอกฟอร์จอุปกรณ์เชื่อมชน ASME B16.9 มีความแข็งแรงสูง | ประเทศต้นทาง | จีน |
|---|---|---|---|
| ระดับ | คูเปอร์ | ช่วงขนาด | 1/2 นิ้วถึง 24 นิ้ว |
| ปรับแต่ง | การสนับสนุนที่กำหนดเอง | ความต้านทานการกัดกร่อน | ยอดเยี่ยม |
| เทคโนโลยีการประมวลผล | การตีขึ้นรูป | ความหนาของผนัง | กำหนดการ 10, 40 หรือตามความต้องการของลูกค้า |
| เกรดคุณภาพ | ของจริง | มาตรฐาน | ASTM B466, ASTM B111, ASME B16.9 |
| เงื่อนไขการชำระเงิน | T/T, L/C ฯลฯ | ความหนาของผนัง | 14 บาร์, 16 บาร์, 20 บาร์ |
| ประเภทการเชื่อมต่อ | การเชื่อมกระโปรง, การเชื่อมกระโปรง | ระดับความดัน | 150 - 3000 psi |
รายละเอียดสินค้า
ข้อศอกทองแดงนิกเกิล C71500 สำหรับการเชื่อมชนแบบสลักเกลียว อุปกรณ์เชื่อม ASME B16.9 ความแข็งแรงสูง
1.รายละเอียดสินค้า
ข้อศอกทองแดงนิกเกิลเป็นอุปกรณ์ท่อที่ผลิตจากวัสดุฐานโลหะผสมทองแดง-นิกเกิล ขึ้นรูปด้วยกระบวนการทำงานร้อนให้เป็นโครงสร้างโค้งสำหรับการเปลี่ยนทิศทางในระบบท่อ ผลิตภัณฑ์ครอบคลุมเกรดวัสดุหลักสองประเภท: UNS C70600 (ทองแดง-นิกเกิล 90/10) และ UNS C71500 (ทองแดง-นิกเกิล 70/30) ซึ่งแต่ละชนิดเหมาะสำหรับระดับความรุนแรงของการกัดกร่อนและข้อกำหนดอุณหภูมิที่แตกต่างกัน
พารามิเตอร์ทางเรขาคณิตที่สำคัญ ได้แก่ มุมโค้ง (มาตรฐาน 45°, 90°, 180°), รัศมีการโค้ง (รัศมีปกติ 1.5D และรัศมีสั้น 1.0D) และตารางความหนาผนัง (เต็มช่วงตั้งแต่ Sch5S ถึง XXS) กระบวนการผลิตประกอบด้วยการขึ้นรูปด้วยการดันแบบไร้รอยต่อ การอัดรีดร้อน และการดัดโค้งร้อนด้วยความถี่ปานกลาง ซึ่งสามารถปรับให้เข้ากับเส้นผ่านศูนย์กลางและความแม่นยำที่หลากหลาย การเชื่อมต่อปลายมีความยืดหยุ่น มีให้เลือกทั้งแบบเชื่อมชน (Butt-Weld), เชื่อมซ็อกเก็ต (Socket-Weld) และแบบเกลียว (Threaded) โดยมีการเจียรปลายตามมาตรฐาน ASME B16.25
การตรวจสอบผลิตภัณฑ์มีความเข้มงวด โดยจะมีการจัดส่งใบรับรองวัสดุ รายงานการตรวจสอบมิติ และรายงาน NDT ที่จำเป็นเมื่อจัดส่ง การทำเครื่องหมายถาวรและชัดเจน ทำให้สามารถตรวจสอบย้อนกลับไปยังหมายเลขความร้อนและชุดการผลิตของแต่ละชิ้นได้อย่างสมบูรณ์
2.การใช้งานผลิตภัณฑ์
ข้อศอกทองแดงนิกเกิลส่วนใหญ่ใช้ในระบบท่อที่ต้องการความทนทานต่อการกัดกร่อนที่เกิดจากคลอไรด์ในระยะยาว สถานการณ์การใช้งานทั่วไปและคำแนะนำในการเลือกที่สอดคล้องกันมีดังนี้:
วิศวกรรมทางทะเลและการต่อเรือ
ใช้ในระบบหล่อเย็นน้ำทะเลภายนอกเรือ ระบบท่อถังบัลลาสต์ ระบบฉีดล้างดาดฟ้า และท่อส่งน้ำดับเพลิง รวมถึงท่อส่งกระบวนการสำหรับแท่นขุดเจาะนอกชายฝั่งและโรงงานผลิต FPSO ในสภาพแวดล้อมที่มีความเค็มสูงเช่นนี้ ข้อศอก C70600 เป็นโซลูชันที่คุ้มค่าที่สุด
โรงไฟฟ้าและโรงไฟฟ้านิวเคลียร์
ใช้ในท่อหมุนเวียนน้ำของคอนเดนเซอร์โรงไฟฟ้าพลังงานความร้อน ระบบน้ำหล่อเย็นอุปกรณ์โรงไฟฟ้านิวเคลียร์ และระบบหล่อเย็นทางเข้ากังหันก๊าซ เมื่ออุณหภูมิน้ำเกิน 60°C หรือปริมาณคลอไรด์เกิน 20000ppm ขอแนะนำให้ใช้ C71500 เพื่อให้มั่นใจในความน่าเชื่อถือในการดำเนินงานระยะยาว
โรงงานเคมีและปิโตรเคมี
ใช้ในระบบบำบัดน้ำเกลือของโรงกลั่น ระบบท่อส่งสารกัดกร่อนในโรงงานเคมี และท่อรวบรวมน้ำมัน/ก๊าซ จำเป็นต้องให้ความสนใจเป็นพิเศษหากสารที่ใช้มีสารประกอบแอมโมเนียหรือเอมีน ซึ่งจำเป็นต้องมีการประเมินความเหมาะสมของวัสดุเพิ่มเติม
การผลิตน้ำทะเลให้บริสุทธิ์และการบำบัดน้ำ
ใช้ในระบบหมุนเวียนน้ำเกลือสำหรับหน่วยผลิตน้ำทะเลให้บริสุทธิ์แบบ MSF และ MED รวมถึงท่อบำบัดเบื้องต้นในระบบบำบัดน้ำแบบเมมเบรน สภาพการใช้งานเหล่านี้ก่อให้เกิดทั้งภาระการกัดกร่อนและการสึกกร่อน ซึ่งต้องการระยะห่างของความหนาผนังที่เพียงพอ
ระบบ HVAC และการทำความเย็นในอุตสาหกรรม
ใช้ในระบบน้ำเย็นของเครื่องปรับอากาศส่วนกลางสำหรับอาคารพาณิชย์ขนาดใหญ่และโรงงานอุตสาหกรรม และวงจรทำความเย็นแบบปิดสำหรับอุปกรณ์กระบวนการ บริการเหล่านี้มีการกัดกร่อนน้อยกว่า และ C70600 ตรงตามข้อกำหนดอายุการใช้งานเกิน 25 ปี
3.ข้อดีของผลิตภัณฑ์
ความต้านทานการกัดกร่อนของวัสดุ
โลหะผสมทองแดง-นิกเกิลอาศัยชั้นออกไซด์ที่เกิดขึ้นตามธรรมชาติเพื่อการป้องกัน ซึ่งจะสร้างขึ้นใหม่ตลอดเวลาในน้ำทะเลที่ไหล ต่างจากเหล็กกล้าไร้สนิม 316L ที่มีการพาสซีเวชันด้วยโมลิบดีนัม โลหะผสมทองแดง-นิกเกิลยังคงพาสซีเวชันที่เสถียรแม้ในน้ำทะเลที่นิ่งและสภาวะการไหลต่ำ โดยไม่ได้รับผลกระทบจากการขาดออกซิเจน
ข้อได้เปรียบด้านการแปรรูป
ช่วงอุณหภูมิการทำงานร้อนของข้อศอกทองแดง-นิกเกิลกว้าง โดยมีความเค้นในการขึ้นรูปน้อยที่สุด การแปรรูปที่อุณหภูมิห้องใกล้เคียงกับเหล็กกล้าคาร์บอน ให้ประสิทธิภาพสูงในการเจาะ คว้าน และเกลียว โดยมีการสึกหรอของเครื่องมือน้อยกว่าเหล็กกล้าไร้สนิม สิ่งนี้ช่วยอำนวยความสะดวกในการปรับเปลี่ยนฉุกเฉินในสถานที่หรือการแปรรูปขั้นที่สอง
ประโยชน์ด้านวิศวกรรมการเชื่อม
การเชื่อมภาคสนามไม่จำเป็นต้องมีขั้นตอนการให้ความร้อนล่วงหน้าที่ซับซ้อน แม้ในสภาพอากาศหนาวเย็น การให้ความร้อนล่วงหน้าเพียง 50°C ก็เพียงพอ สามารถใช้วัสดุเติมได้หลากหลาย รวมถึงลวดเชื่อมทองแดง-นิกเกิลที่เข้ากันได้ หรือภายใต้เงื่อนไขเฉพาะ สามารถใช้วัสดุเติมที่ใช้กับนิกเกิลได้ ข้อต่อหลังการเชื่อมยังคงคุณสมบัติทางกลที่เสถียรและมีความเหนียวจากการกระแทกที่ดี
ข้อได้เปรียบทางเศรษฐกิจที่ครอบคลุม
ตลอดอายุการใช้งาน 20 ปี เมื่อเทียบกับโซลูชันเหล็กกล้าคาร์บอน ต้นทุนรวม (การจัดซื้อ + การติดตั้ง + การบำรุงรักษา + การเปลี่ยน) สำหรับข้อศอกทองแดง-นิกเกิลอยู่ที่ประมาณ 65% ของเหล็กกล้าคาร์บอน ในขณะเดียวกันก็หลีกเลี่ยงความเสี่ยงของการหยุดการผลิตโดยไม่คาดคิด เมื่อเทียบกับโซลูชันโลหะผสมไทเทเนียม ข้อศอกทองแดง-นิกเกิลมีราคาเพียง 15%-20% ของไทเทเนียม แต่ให้ความต้านทานการกัดกร่อนที่เพียงพอในบริการน้ำทะเลส่วนใหญ่
การรับประกันความน่าเชื่อถือ
ข้อศอกทองแดง-นิกเกิลมีประวัติการใช้งานที่พิสูจน์แล้วกว่า 50 ปีในวิศวกรรมทางทะเลและนอกชายฝั่ง โดยมีกรณีความล้มเหลวที่น้อยมาก สมาคมจัดชั้นหลักทั้งหมด (DNV, ABS, BV, LR, CCS) ยอมรับวัสดุทองแดง-นิกเกิลสำหรับระบบท่อน้ำทะเล สามารถจัดหาผลิตภัณฑ์พร้อมใบรับรองการสำรวจชั้น เพื่ออำนวยความสะดวกในการยอมรับโครงการระหว่างประเทศ
4.ข้อมูลจำเพาะผลิตภัณฑ์หลัก
| รายการ | ข้อมูลทางเทคนิค |
| เกรดเทียบกับสารอ้างอิง | C70600: น้ำทะเลสะอาด น้ำจืด ไอน้ำ ผลิตภัณฑ์ปิโตรเลียม สารเคมีทั่วไป; C71500: น้ำทะเลปนเปื้อน น้ำกร่อย สารที่มีทราย น้ำเกลืออุณหภูมิสูง สารที่มีกำมะถัน |
| ช่วงขนาดที่จัดหาได้ | DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 (ใหญ่กว่าต่อรองได้) |
| ตารางความหนาผนังมาตรฐาน | Sch5S, Sch10S, Sch40S, Sch80S, Sch160, XXS, ครอบคลุม 2.0 มม. ถึง 60 มม. |
| ชุดมุม | 22.5°, 30°, 45°, 60°, 90°, 180° (อื่นๆ ตามแบบ) |
| ชุดรัศมี | 1.0D, 1.5D, 2.0D, 2.5D, 3.0D (1.5D สต็อกมาตรฐาน) |
| การตกแต่งปลาย | ปลายเชื่อมชนพร้อมการเจียรตาม ASME B16.25; ความลึกซ็อกเก็ตเชื่อมซ็อกเก็ต ≥1.2×ความหนาผนัง; ปลายเกลียวตามมาตรฐาน NPT หรือ BSP |
| ความคลาดเคลื่อนในการผลิต (รายการสำคัญ) | OD ±0.8~2.4 มม. (เพิ่มขึ้นตามขนาด); ความหนาผนัง +12.5%/-0%; มุม ±0.5°~±1.0° |
| การควบคุมความหนาผนัง | ความบางด้านหลัง ≤12.5% ของความหนาผนังปกติ; ความหนาด้านในไม่มีผลกระทบต่อความคลาดเคลื่อนเชิงลบ |
| คุณสมบัติวัสดุ (รับประกัน) | C70600 แรงดึง ≥290MPa, แรงคราก ≥110MPa, การยืดตัว ≥30%, ความแข็ง ≤125HBW; C71500 แรงดึง ≥370MPa, แรงคราก ≥130MPa, การยืดตัว ≥30%, ความแข็ง ≤145HBW |
| อุณหภูมิใช้งานสูงสุด | C70600: 260°C (ต่อเนื่อง) / 320°C (เป็นครั้งคราว); C71500: 300°C (ต่อเนื่อง) / 350°C (เป็นครั้งคราว) |
| ระดับแรงดันทั่วไป | Class 150 (PN20), Class 300 (PN50), Class 600 (PN100), Class 900 (PN150) |
| การลดแรงดันตามอุณหภูมิ | จำเป็นต้องลดแรงดันตาม ASME B31.3 เมื่ออุณหภูมิเกิน 38°C |
| ข้อจำกัดรัศมีโค้งขั้นต่ำ | กระบวนการขึ้นรูปด้วยการดัน รัศมีขั้นต่ำ 1.0D; การดัดโค้งร้อนด้วยความถี่ปานกลาง รัศมีขั้นต่ำ 1.5D; ต่ำกว่า 1.0D ต้องใช้กระบวนการหล่อหรือการตีขึ้นรูป |
| ข้อกำหนดคุณภาพพื้นผิว | พื้นผิวด้านในและด้านนอกปราศจากรอยแตก รอยพับ หรือการเผาไหม้เกิน; อนุญาตให้มีรอยดึงเล็กน้อย ≤0.2 มม. ความลึก |
| มาตรฐานการป้องกันบรรจุภัณฑ์ | แต่ละชิ้นมีบรรจุภัณฑ์รองรับแรงกระแทกอิสระ; บรรจุภัณฑ์ภายนอกมีเครื่องหมายจุดศูนย์ถ่วงและจุดยก; ป้องกันความชื้นและละอองเกลือสำหรับการจัดส่งออก |
| เอกสารการจัดส่ง | ใบรับรองคุณภาพ (EN 10204 3.1), บันทึกการตรวจสอบมิติ, รายงานการอบอ่อน, รายงาน RT/PT (ถ้ามี), บันทึกการทดสอบวัสดุซ้ำ |
| บริการรับรองเพิ่มเติม | การตรวจสอบและรับรองโดยสมาคมจัดชั้น (DNV/ABS/BV/LR/CCS) มีให้บริการตามคำขอโดยมีค่าใช้จ่ายเพิ่มเติม |
คำถามที่พบบ่อย
1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของท่านนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. ท่านมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
