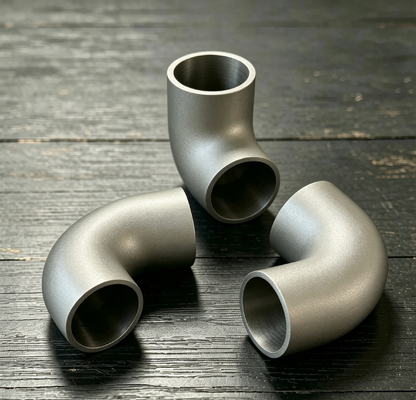

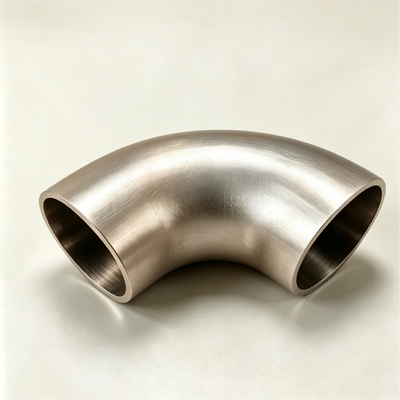

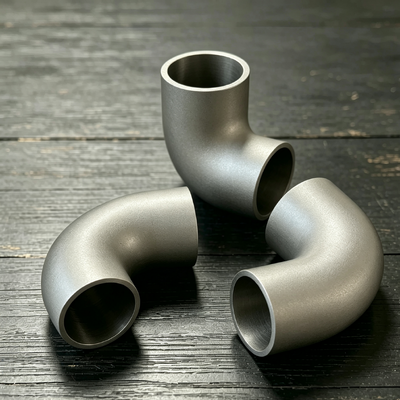

ASME B16.9 90 องศา CuNi 70/30 Elbow Sch40 อุปกรณ์เชื่อมท่อชนสำหรับอุตสาหกรรมทางทะเล

ASME B16.9 ข้อศอกทองแดงนิกเกิล 70/30 90 องศา Sch40 ข้อต่อท่อเชื่อมชนสำหรับอุตสาหกรรมทางทะเล

1.รายละเอียดผลิตภัณฑ์

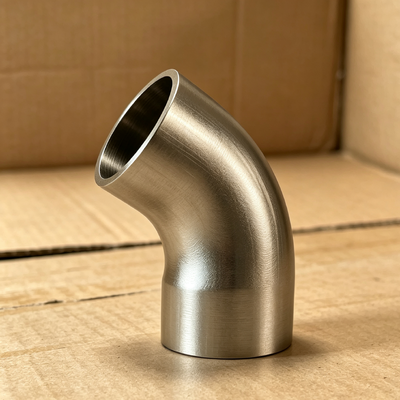

ข้อศอกทองแดงนิกเกิลเป็นข้อต่อท่อที่ผลิตจากโลหะผสมทองแดงนิกเกิล โดยส่วนใหญ่เป็นเกรด UNS C70600 (ทองแดงนิกเกิล 90/10) และ UNS C71500 (ทองแดงนิกเกิล 70/30) ผลิตภัณฑ์มีโครงสร้างโค้งมนพร้อมมุมโค้งมาตรฐาน 45°, 90° และ 180° พร้อมมุมที่กำหนดเองได้ตามแบบวิศวกรรม รัศมีโค้งของข้อศอกแบ่งออกเป็นแบบรัศมียาว (R=1.5 × เส้นผ่านศูนย์กลางที่กำหนด) และแบบรัศมีสั้น (R=1.0 × เส้นผ่านศูนย์กลางที่กำหนด)

กระบวนการผลิต ได้แก่ การขึ้นรูปด้วยการดันแบบไร้รอยต่อ การอัดขึ้นรูปด้วยความร้อน และการดัดด้วยคลื่นแม่เหล็กไฟฟ้าความถี่ปานกลาง ซึ่งรับประกันโครงสร้างจุลภาคที่หนาแน่นและความหนาผนังที่สม่ำเสมอ การเชื่อมต่อปลายมีให้เลือกทั้งแบบเชื่อมชน (BW), แบบเชื่อมซ็อกเก็ต (SW) และแบบเกลียว (NPT/BSP) เพื่อให้เหมาะกับความต้องการในการติดตั้งระบบท่อต่างๆ ผลิตภัณฑ์ทั้งหมดผลิตและตรวจสอบตามมาตรฐานสากล ASME B16.9, DIN 86090 และ EEMUA 146 อย่างเคร่งครัด เพื่อรับประกันความสามารถในการแลกเปลี่ยนมิติและคุณภาพที่สม่ำเสมอทั่วโลก

2.การใช้งานผลิตภัณฑ์

ด้วยความทนทานต่อการกัดกร่อนและความทนทานที่ยอดเยี่ยม ข้อศอกทองแดงนิกเกิลจึงถูกนำไปใช้อย่างแพร่หลายในภาคอุตสาหกรรมดังต่อไปนี้:

• การต่อเรือและวิศวกรรมทางทะเล: ระบบหล่อเย็นน้ำทะเลในเรือทุกประเภท, ท่อบำบัดน้ำอับเฉา, ท่อดับเพลิง, ระบบฉีดล้างดาดฟ้า; ระบบท่อส่งบนแท่นขุดเจาะนอกชายฝั่ง, ข้อต่อขยายท่อใต้น้ำ; ท่อหล่อเย็นในโรงไฟฟ้าพลังงานลมชายฝั่ง

• อุตสาหกรรมปิโตรเคมี: ท่อส่งน้ำมันและก๊าซในโรงกลั่น, ท่อบำบัดน้ำเสียเกลือในโรงงานเคมี, ท่อส่งน้ำมัน/ก๊าซผสมบนแท่นผลิตนอกชายฝั่ง, ท่อกระบวนการโมดูลส่วนบนของ FPSO

• อุตสาหกรรมพลังงานและนิวเคลียร์: ท่อหล่อเย็นหมุนเวียนสำหรับคอนเดนเซอร์โรงไฟฟ้าพลังงานความร้อน, ระบบน้ำหล่อเย็นอุปกรณ์โรงไฟฟ้านิวเคลียร์, วงจรหล่อเย็นแบบปิดในโรงไฟฟ้ากังหันก๊าซ/ไอน้ำแบบผสมผสาน

• โครงการผลิตน้ำจืด: ท่อหมุนเวียนน้ำเกลือในหน่วย Multi-Stage Flash (MSF) และ Multi-Effect Distillation (MED), ท่อก่อนบำบัดแบบ Reverse Osmosis (RO)

• อุตสาหกรรมทั่วไปและการใช้งานโยธา: ระบบน้ำเย็นเครื่องปรับอากาศส่วนกลางขนาดใหญ่, ท่อจ่ายน้ำบริสุทธิ์และน้ำสำหรับฉีดในอุตสาหกรรมยา, ท่อเกรดสุขาภิบาลในอุตสาหกรรมอาหารและเครื่องดื่ม, เครือข่ายทำความเย็นและทำความร้อนในเขตเมือง

3.ข้อดีของผลิตภัณฑ์

1. ความทนทานต่อการกัดกร่อนของน้ำทะเลที่ยอดเยี่ยม
โลหะผสมทองแดง-นิกเกิลจะสร้างชั้นฟิล์มป้องกันคิวปัสออกไซด์ (Cu₂O) ที่หนาแน่นและยึดเกาะได้ดีในน้ำทะเลที่ไหล ซึ่งมีคุณสมบัติในการซ่อมแซมตัวเอง C70600 มีอัตราการกัดกร่อนสม่ำเสมอ ≤0.025 มม./ปี ในน้ำทะเล ในขณะที่ C71500 มีอัตราการกัดกร่อน ≤0.018 มม./ปี โดยมีอายุการใช้งานถึง 20~30 ปี ซึ่งเกินกว่าโซลูชันเหล็กกล้าคาร์บอนเคลือบ (โดยทั่วไปต้องเปลี่ยนทุก 3~5 ปี)

2. การป้องกันการเกาะติดของชีวภาพตามธรรมชาติ
การปล่อยไอออนทองแดงอย่างต่อเนื่องสร้างสภาพแวดล้อมที่เป็นพิษเล็กน้อยบนพื้นผิวท่อ ซึ่งยับยั้งการเกาะติดของเพรียง, หอยแมลงภู่, สาหร่าย และสิ่งมีชีวิตในทะเลอื่นๆ ได้อย่างมีประสิทธิภาพ สิ่งนี้ช่วยขจัดความจำเป็นในการเคลือบป้องกันการเกาะติด ให้ประโยชน์ต่อสิ่งแวดล้อม พร้อมทั้งลดความถี่ในการบำรุงรักษาและต้นทุนการทำความสะอาดลงอย่างมาก

3. คุณสมบัติเชิงกลที่ยอดเยี่ยม
C70600 ที่อุณหภูมิห้อง: แรงดึง ≥290MPa, แรงคราก ≥110MPa, การยืดตัว ≥30%; C71500: แรงดึง ≥370MPa, แรงคราก ≥130MPa, การยืดตัว ≥30% วัสดุนี้มีความเหนียวที่ยอดเยี่ยมพร้อมความต้านทานสูงต่อแรงกระแทกจากค้อนน้ำและการสั่นสะเทือนทางกล

4. ความสามารถในการเชื่อมที่เหนือกว่า
เข้ากันได้ดีเยี่ยมเมื่อเชื่อมกับท่อทองแดง-นิกเกิลเกรดเดียวกัน เหมาะสำหรับกระบวนการ TIG, MIG หรือ SMAW โดยทั่วไปไม่จำเป็นต้องมีการให้ความร้อนล่วงหน้าและการอบอ่อนหลังการเชื่อม ความต้านทานการกัดกร่อนของรอยเชื่อมได้รับการยืนยันว่าเทียบเท่ากับโลหะฐานเป็นอย่างน้อย

5. เศรษฐศาสตร์ตลอดอายุการใช้งานที่โดดเด่น
แม้ว่าต้นทุนการจัดซื้อเริ่มต้นจะสูงกว่าเหล็กกล้าคาร์บอน แต่ด้วยอายุการใช้งานที่ยาวนาน ความต้องการการบำรุงรักษาที่ต่ำ และการยกเลิกการเปลี่ยนการเคลือบ ทำให้ต้นทุนการดำเนินงานและการบำรุงรักษาโดยรวมอยู่ที่ 60-70% ของระบบเหล็กกล้าคาร์บอนเคลือบ ซึ่งให้ข้อได้เปรียบทางเศรษฐกิจในระยะยาวอย่างมีนัยสำคัญ

6. ขนาดที่ครอบคลุมและการจัดส่งที่ยืดหยุ่น
ช่วงขนาดครอบคลุมตั้งแต่ DN15 ถึง DN600 โดยมีความหนาผนังตั้งแต่ Sch5S ถึง XXS ที่มีให้เลือกทั่วทั้งสายผลิตภัณฑ์ทั้งหมด รับคำสั่งซื้อที่กำหนดเองสำหรับขนาดที่ไม่เป็นมาตรฐาน ความหนาผนังพิเศษ และมุมที่ไม่เป็นมาตรฐาน พร้อมระยะเวลารอคอยการจัดส่งที่สั้น

​

​4.ข้อมูลจำเพาะผลิตภัณฑ์หลัก

คำถามที่พบบ่อย

1. ท่านเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต ท่านสามารถดูใบรับรองได้

2. ระยะเวลาในการจัดส่งของท่านนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ

3. ท่านมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง

4. เงื่อนไขการชำระเงินของท่านคืออะไร? การชำระเงิน=1000USD, ชำระล่วงหน้า 50% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
