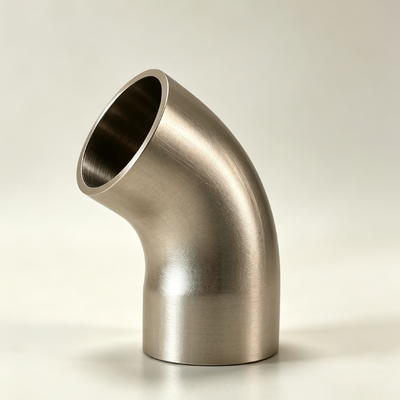

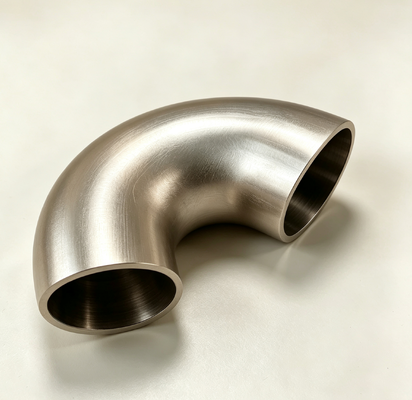

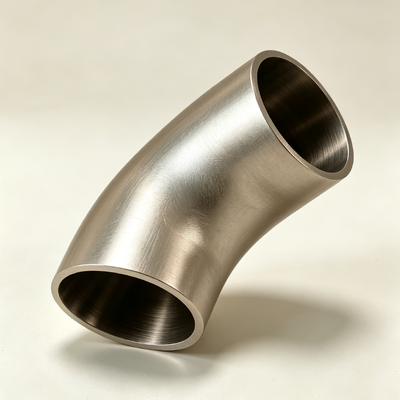

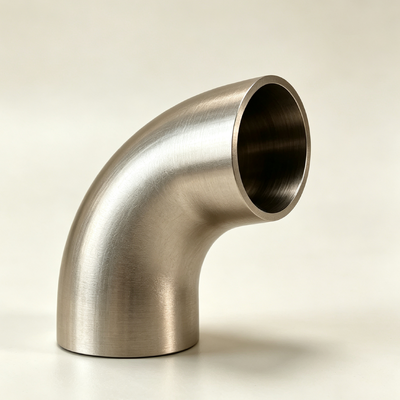

70/30 CuNi ทองแดงนิกเกิลข้อศอก 90/45 องศาก้นเชื่อมท่อฟิตติ้งทนต่อการกัดกร่อน
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | ข้องอทองแดงนิกเกิล |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | 70/30 CuNi ทองแดงนิกเกิลข้อศอก 90/45 องศาก้นเชื่อมท่อฟิตติ้งทนต่อการกัดกร่อน | ความหนา | วท.20 |
|---|---|---|---|
| การใช้งาน | ทางทะเล น้ำมันและก๊าซ การแปรรูปทางเคมี | เทคนิค | กำลังหล่อ |
| ระดับความดัน | 3000 ปอนด์ต่อตารางนิ้ว | ประเภทการเชื่อมต่อ | เชื่อมชน, เชื่อมซ็อกเก็ต, เกลียว |
| ความต้านทานการกัดกร่อน | ทนทานต่อการกัดกร่อนของน้ำทะเลสูง | ความหนาของผนัง | ความหนาของผนังท่อมาตรฐาน (Schedule 10, 40, ฯลฯ) |
| ประเภทสินค้า | ข้องอทองแดงนิกเกิล | ปรับแต่ง | การสนับสนุนที่กำหนดเอง |
| ข้อได้เปรียบ | ติดตั้งและบำรุงรักษาสะดวก | ระดับ | 45,90,180 |
| การสนับสนุนที่กำหนดเอง | OEM, ODM, OBM | เทคโนโลยีการประมวลผล | การตีขึ้นรูป |
รายละเอียดสินค้า
ข้อศอกทองแดงนิกเกิล 70/30 CuNi องศา 90/45 การเชื่อมชนข้อต่อท่อ ทนทานต่อการกัดกร่อน
1.รายละเอียดสินค้า
ข้อศอกทองแดงนิกเกิลเป็นข้อต่อท่อแรงดันที่ผลิตจากโลหะผสมทองแดง-นิกเกิลแบบทวิภาคี โดยหลักๆ ในเกรด UNS C70600 (CuNi90/10) และ UNS C71500 (CuNi70/30) ด้วยการควบคุมปริมาณนิกเกิล (10% หรือ 30%) และการเติมธาตุเหล็กและแมงกานีสในปริมาณเล็กน้อย ทำให้ผลิตภัณฑ์มีความทนทานต่อการกัดกร่อนเฉพาะจุดในสภาพแวดล้อมที่มีคลอไรด์สูงเป็นพิเศษ
เส้นทางการผลิตรวมถึงการขึ้นรูปไร้รอยต่อ (การอัดรีดหรือการดันขึ้นรูป ทำให้เกิดการโค้งงอโดยไม่มีรอยเชื่อม) และการก่อสร้างแบบเชื่อม (ขึ้นรูปจากแผ่นและเชื่อมตะเข็บ โดยทั่วไปสำหรับเส้นผ่านศูนย์กลางที่ใหญ่ขึ้น) รัศมีการโค้งของข้อศอกแบ่งออกเป็นรัศมียาว (1.5 เท่าของเส้นผ่านศูนย์กลางที่กำหนด) หรือรัศมีสั้น (1.0 เท่าของเส้นผ่านศูนย์กลางที่กำหนด) มุมโค้งมาตรฐานคือ 45°, 90° และ 180° โดยมีมุมที่กำหนดเองตามแบบวิศวกรรม
ประเภทการเชื่อมต่อปลายรวมถึงการเชื่อมชน (BW, ลบคม) การเชื่อมเบ้า (SW) และเกลียวตัวเมีย (NPT/BSP) การผลิตและการตรวจสอบทั้งหมดเป็นไปตามมาตรฐาน ASME B16.9, EN 10253, DIN 86090 และ EEMUA 146 เพื่อให้มั่นใจถึงความสามารถในการแลกเปลี่ยนมิติและการตรวจสอบย้อนกลับได้เต็มรูปแบบ
2.การใช้งานผลิตภัณฑ์
ข้อศอกทองแดงนิกเกิลถูกระบุสำหรับการใช้งานที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนสูงและอายุการใช้งานที่ยาวนาน การใช้งานทั่วไปรวมถึง:
-
เรือและแท่นขุดเจาะนอกชายฝั่ง: ท่อน้ำหล่อเย็นน้ำทะเล ระบบน้ำดับเพลิง ท่อบำบัดน้ำบัลลาสต์ น้ำล้างดาดฟ้า และท่อลงของท่อใต้ทะเล
-
อุตสาหกรรมน้ำมันและก๊าซ: แมนิโฟลด์การผลิตนอกชายฝั่ง ท่อกระบวนการส่วนบนของ FPSO และท่อรวบรวมที่มี H₂S/CO₂
-
การผลิตไฟฟ้า: ระบบน้ำหมุนเวียนในเกาะนิวเคลียร์ ท่อน้ำเสีย FGD ของโรงไฟฟ้าถ่านหิน และวงจรหล่อเย็นแบบปิดของโรงไฟฟ้าแบบผสมผสาน
-
โรงงานผลิตน้ำทะเลให้บริสุทธิ์: ท่อหมุนเวียนน้ำเกลือในหน่วย MSF และ MED รวมถึงท่อกรองเบื้องต้น RO
-
เคมีภัณฑ์และยา: ท่อน้ำเกลือคลอ-อัลคาไล ระบบจ่ายน้ำบริสุทธิ์ และการขนส่งสารเคมีที่กัดกร่อน
-
โครงสร้างพื้นฐานเมือง: ระบบน้ำเย็น HVAC ขนาดใหญ่ เครือข่ายทำความเย็น/ทำความร้อนในเขตเมือง และการหมุนเวียนน้ำในสระว่ายน้ำ
3.ข้อดีของผลิตภัณฑ์
1. ทนทานต่อน้ำทะเลที่ไหลได้ดีเยี่ยม
ที่ความเร็ว ≤3.5 ม./วินาที อัตราการกัดกร่อนสม่ำเสมอของ C70600 คือ ≤0.025 มม./ปี ในขณะที่ C71500 ได้ถึง ≤0.018 มม./ปี ซึ่งเหนือกว่าเหล็กกล้าไร้สนิม 316L (~0.1 มม./ปี) และเกรดซุปเปอร์ดูเพล็กซ์อย่างมาก Pitting Resistance Equivalent Number (PREN) สูงถึง 35–40 พร้อมความทนทานต่อการกัดกร่อนแบบรอยแยกที่โดดเด่น
2. ทำความสะอาดตัวเอง ป้องกันการเกาะติดของสิ่งมีชีวิตในทะเล
ไอออนทองแดงจะปล่อยชั้นพิษเล็กน้อยบนพื้นผิว ยับยั้งการเกาะติดของเพรียว หอยแมลงภู่ และสาหร่าย สิ่งนี้เป็นมิตรต่อสิ่งแวดล้อมมากกว่าสีกันเพรียง และช่วยลดการทำความสะอาดตามปกติ ประหยัดค่าแรงในการปฏิบัติงานและบำรุงรักษา
3. การผลิตและการเชื่อมที่ยอดเยี่ยม
ข้อศอกที่ขึ้นรูปมีโครงสร้างที่หนาแน่น ไม่ไวต่อการกัดกร่อนระหว่างเม็ด เมื่อเชื่อมกับท่อเกรดเดียวกันโดยใช้ SMAW, TIG หรือ MIG โดยทั่วไปไม่จำเป็นต้องมีการให้ความร้อนล่วงหน้าและการอบอ่อนหลังการเชื่อม ความทนทานต่อการกัดกร่อนของรอยเชื่อม ซึ่งตรวจสอบตามมาตรฐาน ASTM G48 เทียบเท่ากับโลหะฐาน
4. ช่วงแรงดัน-อุณหภูมิที่กว้าง
อุณหภูมิการทำงานที่อนุญาตอยู่ในช่วง -30°C ถึง 320°C ที่ 200°C C70600 (Sch 40) มีแรงดันใช้งานสูงสุดที่อนุญาต 21 บาร์ ในขณะที่ C71500 (Sch 80) สูงถึง 48 บาร์ ภายใต้เงื่อนไขเดียวกัน ครอบคลุมระบบแรงดันปานกลางถึงสูงส่วนใหญ่
5. เศรษฐศาสตร์ตลอดวงจรชีวิตที่โดดเด่น
แม้ว่าต้นทุนเริ่มต้นจะสูงกว่าเหล็กกล้าคาร์บอน แต่ช่วงอายุการใช้งาน 20-30 ปี (เทียบกับ 3-5 ปีสำหรับเหล็กกล้าคาร์บอน) และความต้องการการบำรุงรักษาที่ลดลง ส่งผลให้ต้นทุนตลอดวงจรชีวิตรวมอยู่ที่ 60-70% ของระบบเหล็กกล้าคาร์บอนเคลือบ
6. การจัดหาที่ยืดหยุ่นและการรับรองเต็มรูปแบบ
มีจำหน่ายตั้งแต่ DN15 ถึง DN700 ในทุกขนาดมาตรฐาน รวมถึงความหนาผนังพิเศษหรือขนาดจากศูนย์กลางถึงปลายที่ไม่เป็นมาตรฐาน ผลิตภัณฑ์จะมาพร้อมกับใบรับรองวัสดุ EN 10204 3.1 และใบรับรองการอนุมัติประเภทจากสมาคมการจำแนกประเภทหลัก (DNV, BV, ABS, LR) เพื่ออำนวยความสะดวกในการยอมรับโครงการระหว่างประเทศ
4.ข้อมูลจำเพาะผลิตภัณฑ์หลัก
| พารามิเตอร์ | ข้อมูลโดยละเอียด |
| เกรด | UNS C70600 (CuNi90/10) ; UNS C71500 (CuNi70/30) |
| องค์ประกอบทางเคมี (% สูงสุด/ช่วง) | C70600: Cu สมดุล, Ni 9.0-11.0, Fe 1.0-1.8, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05; C71500: Cu สมดุล, Ni 29.0-33.0, Fe 0.40-0.70, Mn≤1.0, Zn≤0.5, Pb≤0.02, C≤0.05 |
| เส้นผ่านศูนย์กลางที่กำหนด | DN15 ~ DN700 (1/2"~28") |
| ตารางความหนาผนัง | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| ประเภทรัศมี | รัศมียาว (R=1.5DN); รัศมีสั้น (R=1.0DN); รัศมีพิเศษ (R≥2.0DN มีให้ตามคำขอ) |
| ความคลาดเคลื่อนของมุม | 45°±0.5°; 90°±0.5°; 180°±1.0° (มุมมาตรฐาน) |
| ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายนอก | DN≤100: ±0.8 มม.; 100300: ±2.4 มม. |
| ความคลาดเคลื่อนของความหนาผนัง | บวก: +12.5%, ลบ: 0% (กล่าวคือ ไม่อนุญาตให้มีความคลาดเคลื่อนต่ำกว่า) |
| การลบคมปลาย | ลบคมตามมาตรฐาน ASME B16.25, มุม 37.5°±2.5°, ขอบ 1.6 มม.±0.8 มม. สำหรับปลายเชื่อมชน |
| คุณสมบัติทางกล (RT) | C70600: แรงดึง≥290MPa, แรงคราก≥110MPa, การยืดตัว≥30%; C71500: แรงดึง≥370MPa, แรงคราก≥130MPa, การยืดตัว≥30% |
| ความแข็ง | C70600: HV≤110; C71500: HV≤130 |
| การให้คะแนนแรงดัน-อุณหภูมิ | ตามมาตรฐาน ASME B31.3, C70600 ที่ 38°C ให้คะแนน Class 150 (15.9 บาร์), C71500 ที่ 38°C ให้คะแนน Class 300 (41.4 บาร์) |
| มาตรฐาน | ASME B16.9-2018; ASTM B16.9; DIN 86090; EEMUA 146; GB/T 12459-2017 |
| มาตรฐานวัสดุ | ASTM B122/B171/B466/B467; EN 12451; DIN 17666 |
| ข้อกำหนด NDT | การตรวจสอบด้วยสายตา 100%; PT หรือ RT เป็นทางเลือกตามคำขอของลูกค้า |
| การป้องกันพื้นผิว | การดองและการทำให้พาสซีฟ, ฝาครอบปลายพลาสติกทั้งสองด้าน, บรรจุในลังไม้หรือโครงเหล็ก |
คำถามที่พบบ่อย
1. คุณเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณจัดหาตัวอย่างหรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร? การชำระเงิน≤1000 USD, ชำระล่วงหน้า 100% การชำระเงิน>=1000 USD, ชำระล่วงหน้า 50% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
