SS304 สตับเอ็นฟิตติ้ง บัตท์เวลด์ล็อป จับต่อกันต่อต้านการกัดกร่อน

ข้อต่อปลายท่อแบบ Stub End สแตนเลส SS304 แบบเชื่อมชนข้อต่อท่อแบบ Lap Joint พร้อมการทนต่อการกัดกร่อนสำหรับปิโตรเคมี

1. รายละเอียดผลิตภัณฑ์

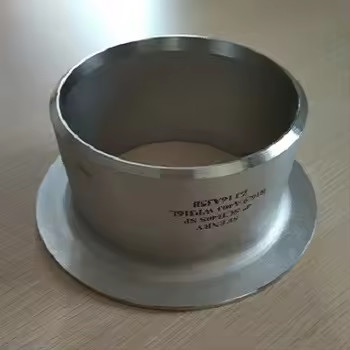

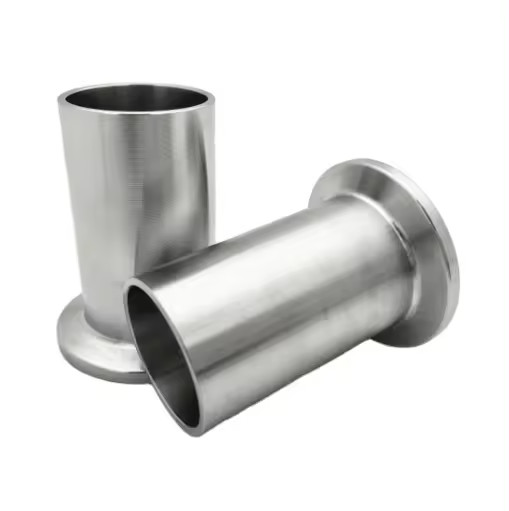

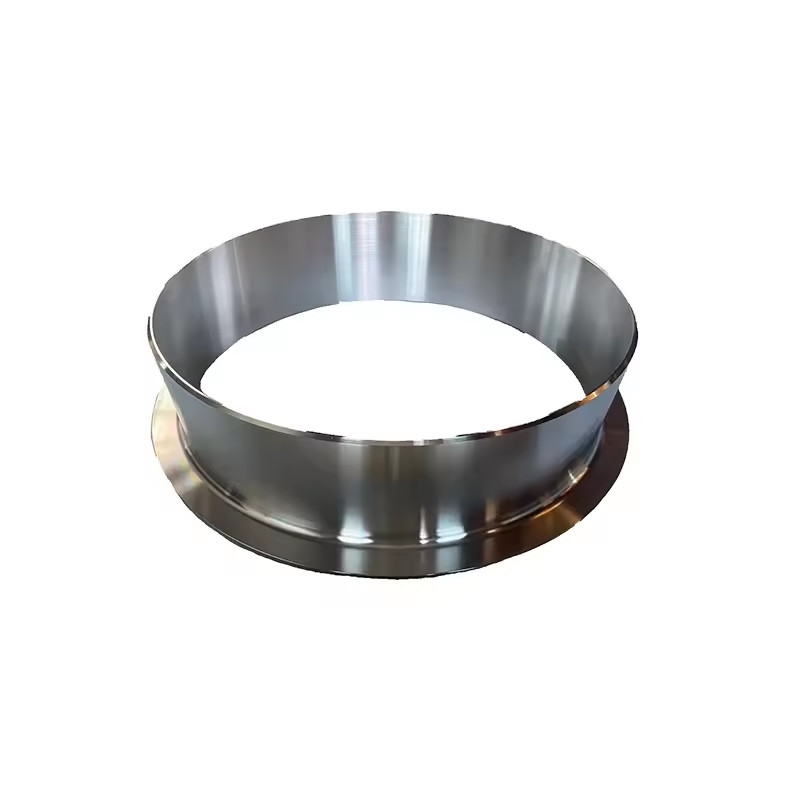

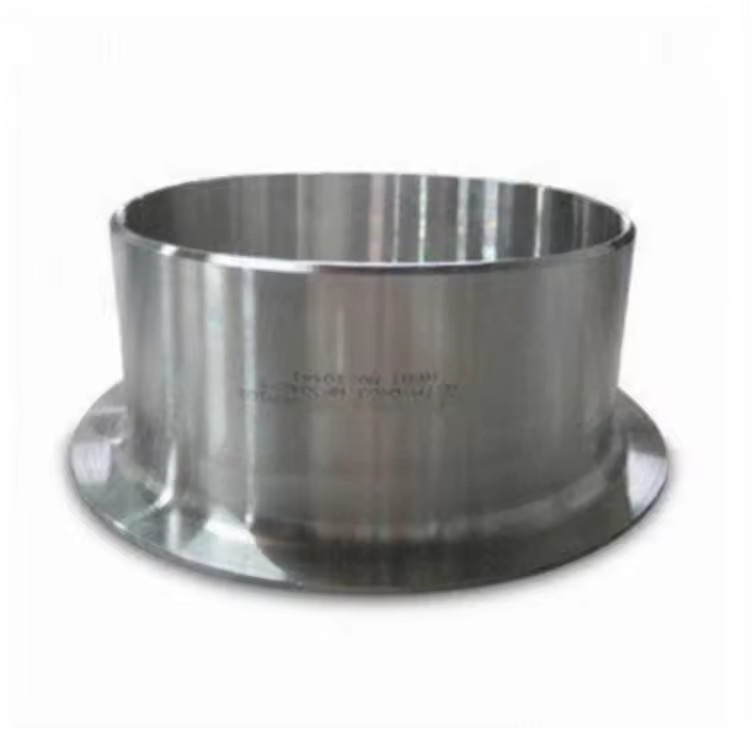

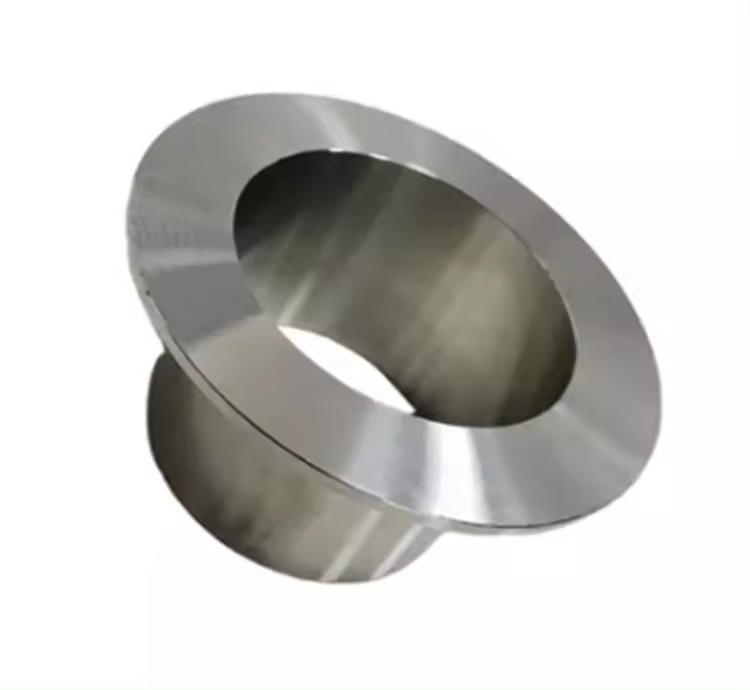

ข้อต่อปลายท่อแบบ Stub End สแตนเลส SS304 เป็นข้อต่อท่อแบบเชื่อมชนคุณภาพสูงที่ออกแบบมาเพื่อใช้กับหน้าแปลนแบบ Lap Joint หรือที่รู้จักกันทั่วไปว่าข้อต่อปลายท่อแบบ Lap Joint Stub End ข้อต่อนี้มีปลายด้านหนึ่งที่บานออกเพื่อรองรับหน้าแปลน และปลายอีกด้านหนึ่งที่เรียบและมีมุมเอียงสำหรับการเชื่อมชนกับท่อ ผลิตจากสแตนเลส SS304 เกรดพรีเมียม ข้อต่อปลายท่อนี้มีความทนทานต่อการกัดกร่อนและความทนทานเป็นเลิศสำหรับการใช้งานในอุตสาหกรรมที่ต้องการ การกำหนดค่าแบบ Type A ที่มีปลายเรียวยาวช่วยให้การไหลเปลี่ยนผ่านได้อย่างราบรื่น และเข้ากันได้กับหน้าแปลนแบบ Lap Joint มาตรฐาน

2. ข้อมูลจำเพาะหลัก

3. การใช้งาน

ข้อต่อปลายท่อแบบ Stub End SS304 ถูกนำไปใช้อย่างแพร่หลายในระบบท่อในอุตสาหกรรมต่างๆ:

• น้ำมันและก๊าซ– การเชื่อมต่อท่อและโรงกลั่น

• อุตสาหกรรมปิโตรเคมีและเคมีภัณฑ์– การจัดการสารกัดกร่อน

• อาหารและเครื่องดื่ม– ระบบท่อสุขาภิบาล

• เภสัชกรรม– สภาพแวดล้อมที่สะอาดและปลอดเชื้อ

• การบำบัดน้ำและ HVAC– ท่ออุตสาหกรรมทั่วไป

• การผลิตไฟฟ้า– ระบบไอน้ำและน้ำหล่อเย็น

4. ข้อดีของผลิตภัณฑ์

• โซลูชันที่คุ้มค่า– เฉพาะข้อต่อปลายท่อ Stub End ที่ต้องใช้วัสดุอัลลอยด์เดียวกับท่อ ส่วนหน้าแปลนแบบ Lap Joint สามารถเป็นเหล็กคาร์บอนได้ ซึ่งช่วยลดต้นทุนวัสดุได้อย่างมาก โดยเฉพาะอย่างยิ่งสำหรับระบบขนาดใหญ่

• บำรุงรักษาง่าย– หน้าแปลนแบบ Lap Joint สามารถเลื่อนไปมาบนข้อต่อปลายท่อ Stub End ได้อย่างอิสระ และสามารถถอดออกได้โดยไม่ต้องตัดรอยเชื่อม ทำให้สามารถตรวจสอบ ทำความสะอาด หรือปรับเปลี่ยนระบบได้อย่างรวดเร็ว

• ติดตั้งได้ยืดหยุ่น– หน้าแปลนสามารถหมุนได้ 360° รอบข้อต่อปลายท่อ Stub End ทำให้การจัดแนวรูน็อตทำได้ง่าย และขจัดปัญหาการจัดแนวที่มักพบในหน้าแปลนแบบ Weld Neck

• ทนต่อการกัดกร่อน– วัสดุ SS304 ให้ความทนทานต่อการเกิดออกซิเดชันและสารกัดกร่อนต่างๆ ได้ดีเยี่ยม ทำให้มีอายุการใช้งานยาวนาน

• ความแม่นยำของมิติ– ผลิตตามมาตรฐาน ASME B16.9 ด้วยความคลาดเคลื่อนที่เข้มงวด ทำให้เข้ากันได้สมบูรณ์แบบกับหน้าแปลนแบบ Lap Joint มาตรฐาน

5. หน้าที่ของผลิตภัณฑ์

• สร้างการเชื่อมต่อแบบหน้าแปลนที่ช่วยให้ถอดประกอบได้ง่ายโดยไม่ต้องตัดรอยเชื่อมท่อ

• ให้พื้นผิวซีลที่เรียบและต่อเนื่องซึ่งตรงกับหน้าแปลนแบบ Lap Joint

• รองรับการขยายตัวจากความร้อนและการเคลื่อนที่ของท่อโดยไม่ทำให้ข้อต่อเกิดความเค้น

• ช่วยให้สามารถใช้หน้าแปลนรองรับเกรดต่ำกว่าได้ ในขณะที่ยังคงความทนทานต่อการกัดกร่อนที่หน้าซีล

6. คำแนะนำในการติดตั้ง

1. สอดหน้าแปลนแบบ Lap Joint เข้าไปบนท่อหรือข้อต่อปลายท่อ Stub End ก่อนทำการเชื่อม

2. เชื่อมปลายด้านเรียบ (มีมุมเอียง) ของข้อต่อปลายท่อ Stub End เข้ากับท่อโดยใช้ขั้นตอนการเชื่อมที่ผ่านการรับรอง

3. ตรวจสอบให้แน่ใจว่าปลายด้านที่บานออก (Lap) อยู่ในแนวที่ถูกต้องกับปลายท่อ

4. สอดหน้าแปลนแบบ Lap Joint เข้าไปบนข้อต่อปลายท่อ Stub End โดยให้รองรับกับด้านหลังของส่วนที่บานออก

5. จัดแนวรูน็อตของหน้าแปลนให้ตรงกับหน้าแปลนที่ประกบ และขันน็อตเข้าด้วยกัน

6. ปะเก็นจะซีลระหว่างปลายที่บานออกและหน้าแปลนที่ประกบ

หมายเหตุ: สำหรับข้อต่อปลายท่อ Stub End แบบ Type A (แบบยาว) ความหนาของ Lap จะต้องไม่น้อยกว่าความหนาผนังของท่อที่เชื่อมต่อ.

7. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่า Schedule ของท่อตรงกับความหนาผนังของข้อต่อปลายท่อ Stub End เพื่อให้พอดี

• ตรวจสอบว่าวัสดุของข้อต่อปลายท่อ Stub End เข้ากันได้กับของไหลและอุณหภูมิในการใช้งาน

• ห้ามเชื่อมหน้าแปลนแบบ Lap Joint เข้ากับท่อโดยตรง – หน้าแปลนต้องหมุนได้อย่างอิสระ

• ใช้ขั้นตอนการเชื่อมที่เหมาะสม (WPS ที่ผ่านการรับรอง) สำหรับการเชื่อมชน

• สำหรับการใช้งานแรงดันสูง ให้ยืนยันว่าพิกัดแรงดันตรงกับความต้องการของระบบ

• ตรวจสอบหน้า Lap เพื่อหารอยขีดข่วนหรือความเสียหายก่อนการติดตั้งเพื่อให้แน่ใจว่าซีลได้ดี

8. การจัดส่งและการขนส่ง

9. เงื่อนไขการชำระเงิน

10. บรรจุภัณฑ์

บรรจุภัณฑ์ส่งออกมาตรฐาน:

• ข้อต่อปลายท่อ Stub End แต่ละชิ้นห่อด้วยน้ำมันป้องกันสนิม

• บรรจุในถุงไนลอนหรือพลาสติกแรปเพื่อป้องกันความชื้น

• ยึดในกล่องไม้หรือพาเลทสำหรับการขนส่งทางทะเล

• มีบรรจุภัณฑ์แบบกำหนดเองตามคำขอ

11. การคืนสินค้า การแลกเปลี่ยน และบริการหลังการขาย

• การรับประกันคุณภาพ– ตรวจสอบ 100% ก่อนจัดส่ง; ผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐาน ASME B16.9

• นโยบายการคืนสินค้า– รับคืนสินค้าภายใน 30 วันสำหรับข้อบกพร่องจากการผลิต (ขึ้นอยู่กับการตรวจสอบ)

• การแลกเปลี่ยน– เปลี่ยนสินค้าฟรีสำหรับผลิตภัณฑ์ที่ไม่เป็นไปตามข้อกำหนดซึ่งได้รับการยืนยันจากการตรวจสอบโดยบุคคลที่สาม

• นโยบายตัวอย่าง– มีตัวอย่างฟรี; ผู้ซื้อรับผิดชอบค่าขนส่ง

• การสนับสนุนทางเทคนิค– ตอบกลับข้อซักถามทางเทคนิคทั้งหมดภายใน 24 ชั่วโมง

• คำสั่งซื้อแบบกำหนดเอง– มีขนาด วัสดุ และการตกแต่งแบบกำหนดเองตามคำขอ
