อุปกรณ์ปลายท่อสแตนเลสดูเพล็กซ์ ASME B16.9 ตัวเชื่อมต่อท่อเชื่อมชนติดตั้งเร็วความแข็งแรงสูง
| สถานที่กำเนิด | เซี่ยงไฮ้ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | TOBO |
| ได้รับการรับรอง | ISO/TUV/SGS |
| หมายเลขรุ่น | ฟิตติ้งปลายต้นขั้ว |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| รายละเอียดการบรรจุ | แพ็คเกจการส่งแบบมาตรฐาน |
| เวลาการส่งมอบ | 15-30 วันทำงาน |
| เงื่อนไขการชำระเงิน | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 10 ตัน/เดือน |
รายละเอียดสินค้า
| ชื่อสินค้า | อุปกรณ์ปลายท่อสแตนเลสดูเพล็กซ์ ASME B16.9 ตัวเชื่อมต่อท่อเชื่อมชนติดตั้งเร็วความแข็งแรงสูง | ช่วงอุณหภูมิ | -20°ซ ถึง 220°ซ |
|---|---|---|---|
| ความเข้ากันได้ | เข้ากันได้กับท่อสแตนเลส | กระบวนการผลิต | การตีขึ้นรูปและการตัดเฉือน |
| มาตรฐาน | ASME B169, MSS-SP-43 | ช่วงขนาด | 1/2 นิ้วถึง 48 นิ้ว |
| สี | เมทัลลิค (ผิวธรรมชาติ) | ช่วงอุณหภูมิ | -29°C ถึง 425°C (-20°F ถึง 797°F) |
| เน้น | เครื่องปรับปลายสแตนเลสสแตนเลส duplex,เครื่องเชื่อมท่อสวมปูนแรงสูง,ASME B16.9 อุปกรณ์ประกอบปลายสตับ |
||
รายละเอียดสินค้า

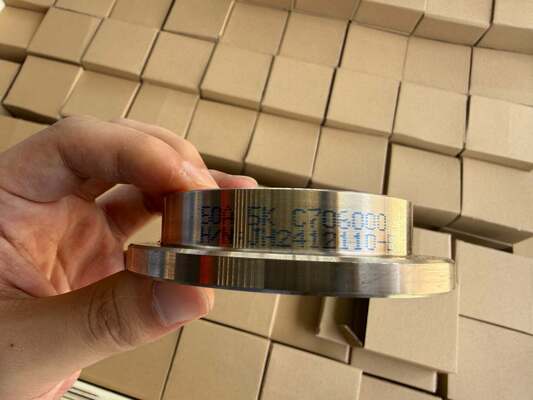

ข้อต่อปลายท่อสแตนเลสสตับเพลทแบบดูเพล็กซ์ ASME B16.9 ตัวเชื่อมท่อเชื่อมชนติดตั้งง่ายความแข็งแรงสูง
1. รายละเอียดผลิตภัณฑ์
ข้อต่อปลายท่อสแตนเลสสตับเพลท หรือที่เรียกว่าข้อต่อปลายท่อแบบแลปจอยท์ หรืออะแดปเตอร์หน้าแปลนรองรับ เป็นส่วนประกอบท่อเชื่อมชนที่ออกแบบมาอย่างแม่นยำ ซึ่งทำหน้าที่เป็นฐานรองรับการซีลสำหรับชุดหน้าแปลนแบบแลปจอยท์ ต่างจากหน้าแปลนคอเชื่อมแบบทั่วไป ข้อต่อปลายท่อสแตนเลสสตับเพลทเป็นส่วนเดียวที่ยึดติดกับท่ออย่างถาวรด้วยการเชื่อมชนแบบเต็มทะลุ หน้าแปลนแบบแลปจอยท์ที่ใช้คู่กันจะสวมทับแกนทรงกระบอกของข้อต่อปลายท่อสแตนเลสสตับเพลท และวางอยู่บนขอบที่บานออก แต่ยังคงไม่เชื่อมติด การแยกโครงสร้างระหว่างแกนและหน้าแปลนนี้ช่วยให้หมุนตามแนวรัศมีได้อย่างอิสระ ซึ่งเปลี่ยนแปลงวิธีการที่ข้อต่อรองรับการจัดแนวสลักเกลียวและความเค้นจากการขยายตัวทางความร้อน
การผลิตเป็นไปตามข้อกำหนดด้านมิติและความคลาดเคลื่อนของ ASME B16.9 และ MSS SP-43 อย่างเคร่งครัด การกำหนดค่าที่ได้รับการยอมรับสามแบบ ได้แก่ แบบ A (ผนังเต็ม แกนยาว เหมาะสำหรับงานแรงดันสูงและงานสำคัญ) แบบ B (ผนังลด แกนสั้น นิยมใช้ในระบบโลหะผสมทนการกัดกร่อนเพื่อเพิ่มประสิทธิภาพต้นทุน) และแบบ C (ผนังบาง แกนสั้นที่สุด ส่วนใหญ่สำหรับงานแรงดันต่ำที่ไม่เป็นอันตราย) ช่วยให้นักออกแบบมีตัวเลือกที่หลากหลายเพื่อสร้างสมดุลระหว่างประสิทธิภาพและงบประมาณสำหรับชั้นท่อที่แตกต่างกัน
2. การใช้งานผลิตภัณฑ์
การใช้งานจริงของข้อต่อปลายท่อสแตนเลสสตับเพลทครอบคลุมทั้งโครงสร้างพื้นฐานบนบกและนอกชายฝั่ง โดยเฉพาะอย่างยิ่งใน:
-
ต้นน้ำมันและก๊าซ – สายส่งน้ำมันจากหลุมผลิต, ท่อเมนโฟลด์, และสถานีรวบรวมที่ต้องการการถอดประกอบบ่อยครั้งสำหรับการแทรกแซงหลุมผลิตหรือการดำเนินการทำความสะอาดท่อ
-
การส่งกลางน้ำ – ท่อสถานีคอมเพรสเซอร์และสกีดยูนิตวัดปริมาณที่ต้องการการจัดแนวสลักเกลียวที่แม่นยำภายใต้สภาพแวดล้อมที่มีการสั่นสะเทือนสูง
-
ปลายน้ำโรงกลั่น – หน่วยโค้กแบบหน่วงเวลา, สายสแลก FCCU (หน่วยแตกตัวด้วยตัวเร่งปฏิกิริยาของเหลว), และชุดแลกเปลี่ยนความร้อนที่ต้องดึงชุดท่อแลกเปลี่ยนความร้อนออกเพื่อทำความสะอาดเป็นประจำ
-
การสนับสนุนภาคพื้นดินการบินและอวกาศ – ระบบส่งถ่ายของเหลวแช่แข็ง (LNG, ไนโตรเจนเหลว) ที่พื้นผิวซีลโลหะต้องไม่บิดเบี้ยว
-
ถังเก็บสารเคมี – ข้อต่อแขนขนถ่ายที่ต้องเผชิญกับการงอเชิงกลและการจัดแนวที่ผิดพลาดซ้ำๆ
-
โรงงานผลิตน้ำทะเลให้บริสุทธิ์ – สายป้อนแรงดันสูงแบบรีเวอร์สออสโมซิส (RO) ที่สัมผัสกับการกัดกร่อนของน้ำทะเลที่รุนแรง
-
เยื่อกระดาษและกระดาษ – สายเคมีสำหรับเครื่องย่อยและสารฟอกขาวที่ต้องการการปิดซ่อมบำรุงตามปกติ
นอกจากนี้ยังเป็นตัวเลือกที่ต้องการสำหรับ การก่อสร้างชั่วคราวหรือแบบโมดูลาร์ (เช่น ท่อสปูลสำเร็จรูปสำหรับอุปกรณ์ติดตั้งบนสกีด) เนื่องจากหน้าแปลนที่หมุนได้ช่วยให้การประกอบขั้นสุดท้ายที่หน้างานง่ายขึ้นอย่างมาก โดยชดเชยความคลาดเคลื่อนในการผลิตที่สะสม
3. ข้อดีของผลิตภัณฑ์
-
วิศวกรรมการปรับปรุงวัสดุให้เหมาะสม – ความแตกต่างของต้นทุนมีความสำคัญอย่างยิ่งเมื่อระบุโลหะผสมนิกเกิลสูง (Hastelloy, Inconel) หรือไทเทเนียมสำหรับสารกัดกร่อน โดยการจำกัดวัสดุพรีเมียมไว้เฉพาะข้อต่อปลายท่อสแตนเลสสตับเพลท (โดยทั่วไปคือ 15-25% ของน้ำหนักรวมของชุดหน้าแปลน) ในขณะที่ใช้เหล็กกล้าคาร์บอนหรือเหล็กกล้าผสมต่ำสำหรับหน้าแปลนที่หมุนได้ ต้นทุนโลหะวิทยาโดยรวมสามารถลดลงได้ 40-60% ต่อข้อต่อ โดยไม่ลดทอนประสิทธิภาพของพื้นผิวที่สัมผัสกับของไหล
-
การรักษาความสมบูรณ์ของการเชื่อม – เนื่องจากหน้าแปลนแบบแลปจอยท์ไม่เคยถูกเชื่อมหรือได้รับผลกระทบจากความร้อน รอยเชื่อมของท่อหลักจึงเป็นรอยเชื่อมเดียวที่ต้องได้รับการตรวจสอบ การอบอ่อนหลังการเชื่อม (PWHT) หากจำเป็นสำหรับวัสดุท่อ จะง่ายขึ้นเนื่องจากไม่ต้องคลายความเค้นของหน้าแปลนพร้อมกัน นอกจากนี้ยังช่วยขจัดความเสี่ยงของการบิดเบี้ยวของหน้าแปลนเนื่องจากความร้อนจากการเชื่อม
-
อายุการใช้งานของปะเก็นและการซีลที่ยาวนานขึ้น – ขอบที่บานออกของข้อต่อปลายท่อสแตนเลสสตับเพลทให้พื้นผิวรองรับที่ต่อเนื่อง ไม่ขาดตอน ปราศจากการรบกวนจากรูสลักเกลียว พื้นที่การบีบอัดที่สม่ำเสมอนี้ช่วยให้การกระจายความเค้นของปะเก็นมีความสม่ำเสมอมากขึ้น ลดการปล่อยมลพิษที่รั่วไหลและอัตราการรั่วไหลตลอดอายุการใช้งานของหน้าแปลน
-
การเปลี่ยนกะที่ประหยัดเวลา – ในระหว่างการปิดซ่อมบำรุงโรงงาน ทีมบำรุงรักษาสามารถคลายสลักเกลียวข้อต่อ เลื่อนหน้าแปลนออกจากปลายท่อ และตรวจสอบหรือเปลี่ยนพื้นผิวซีลของข้อต่อปลายท่อสแตนเลสสตับเพลท — ทั้งหมดนี้โดยไม่ต้องตัดท่อหรือเชื่อมใหม่ สิ่งนี้สามารถลดระยะเวลาการซ่อมบำรุงลง 30-50% เมื่อเทียบกับการเปลี่ยนหน้าแปลนเชื่อมแบบทั่วไป
-
ความต้านทานการสั่นสะเทือนและความล้า – การออกแบบหน้าแปลนที่ไม่ใช่ส่วนหนึ่งของท่อช่วยให้เกิดการเคลื่อนไหวเล็กน้อยระหว่างหน้าแปลนและข้อต่อปลายท่อสแตนเลสสตับเพลทภายใต้การรับน้ำหนักแบบวัฏจักร (การขยายตัวทางความร้อน, แรงดันกระชาก, การสั่นสะเทือนเชิงกล) การเคลื่อนไหวสัมพัทธ์นี้จะดูดซับความเข้มข้นของความเค้นที่จะส่งตรงไปยังหน้าแปลนคอเชื่อมที่แข็งทื่อ ซึ่งจะช่วยเพิ่มอายุความล้าโดยรวมของข้อต่อ

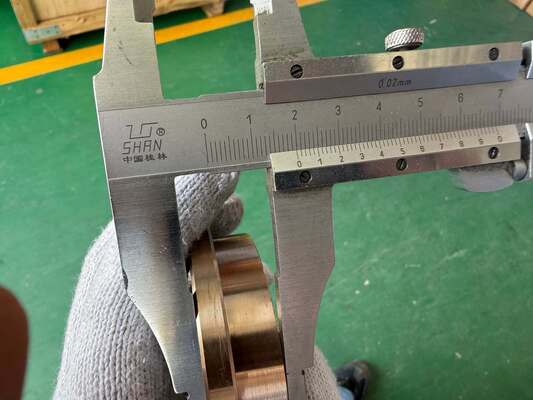

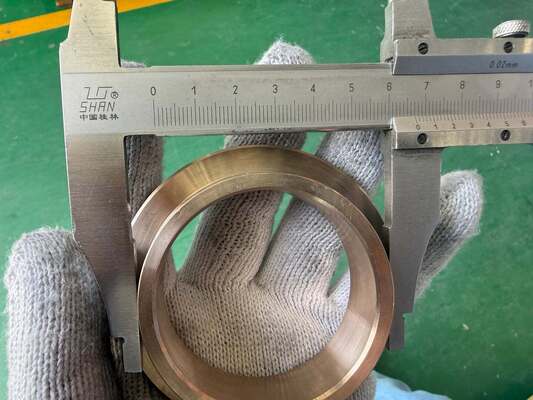

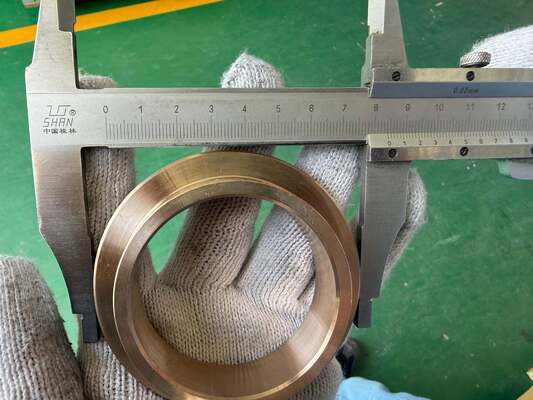

4.ข้อมูลจำเพาะหลัก
| หมวดหมู่พารามิเตอร์ | ค่าทางเทคนิคโดยละเอียด |
| ขนาดที่มีจำหน่าย | NPS ¾″ ถึง 60″ (DN20–DN1500); เส้นผ่านศูนย์กลางพิเศษมีให้ผ่านการตีขึ้นรูป/หล่อ |
| อัตราแรงดัน-อุณหภูมิ | ASME B16.5 Class 150, 300, 600, 900, 1500, 2500; สอดคล้องกับรหัสการออกแบบ ASME B31.3 และ B31.1 |
| การกำหนดค่าแกน | Type A (แบบยาว ตาม ASME B16.9); Type B & C (แบบสั้น ตาม MSS SP-43) |
| ความคลาดเคลื่อน (OD & ความยาว) | เส้นผ่านศูนย์กลางภายนอก: ±1.6 มม. สำหรับ NPS ≤ 10″, ±3.2 มม. สำหรับขนาดใหญ่กว่า; ความยาวแกน: ±3 มม.; ความหนาขอบ: ±0.8 มม. |
| ความเข้ากันได้ของตารางผนัง | STD, XS, XXS, Sch 5S, 10S, 20, 30, 40, 60, 80, 100, 120, 140, 160 |
| การเตรียมปลายเชื่อม | มุมเอียง: 37.5° ± 2.5°; หน้าสัมผัสราก: 1.6 มม. ± 0.8 มม.; รูในตรงกับรูในท่อภายใน 1.5 มม. |
| การตกแต่งพื้นผิว (พื้นผิวซีล) | พื้นผิวแบบร่องตามแนวศูนย์กลางหรือแบบเกลียว; Ra 3.2–6.3 µm (125–250 AARH) มาตรฐาน; 1.6 µm (63 AARH) สำหรับร่อง RTJ |
| การตรวจสอบย้อนกลับวัสดุ | MTR เต็มรูปแบบ (รายงานการทดสอบจากโรงงาน) ตาม EN 10204 3.1 หรือ 3.2; การระบุวัสดุที่ถูกต้อง (PMI) 100% ตามคำขอ |
| การตรวจสอบแบบไม่ทำลาย | การตรวจสอบด้วยสายตา 100% (VT) ตาม ASME B16.9; RT/UT เสริมสำหรับความสมบูรณ์ของปลายเชื่อม; DPT/MPI สำหรับการตรวจจับรอยร้าวบนพื้นผิวขอบ |
| การทดสอบแรงดันน้ำ | ทดสอบที่แรงดัน 1.5 เท่าของพิกัดที่อุณหภูมิแวดล้อม คงไว้เป็นเวลาอย่างน้อย 10 นาที ไม่มีการรั่วซึมที่มองเห็นได้ |
| การทำเครื่องหมายและบรรจุภัณฑ์ | การประทับถาวร (ขนาด, เกรด, ตาราง, หมายเลขความร้อน, โลโก้ผู้ผลิต); กล่องไม้พร้อมตัวป้องกันขอบสำหรับการส่งออก |
| การปฏิบัติตามมาตรฐาน | ASME B16.9, MSS SP-43, MSS SP-79, EN 1092-1 (สำหรับเทียบเท่าพิกัด PN), ISO 15590-1 |
คำถามที่พบบ่อย
1. คุณเป็นบริษัทการค้าหรือผู้ผลิต? เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าใด? โดยทั่วไปคือ 5-10 วันหากสินค้ามีในสต็อก หรือ 15-20 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณมีตัวอย่างให้หรือไม่? ฟรีหรือมีค่าใช้จ่ายเพิ่มเติม? ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร? การชำระเงิน=1000USD, ชำระล่วงหน้า 50% T/T, ชำระยอดคงเหลือก่อนจัดส่ง
