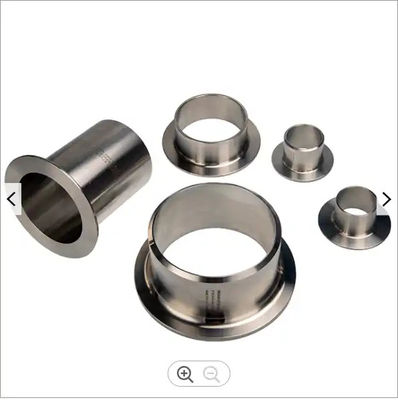

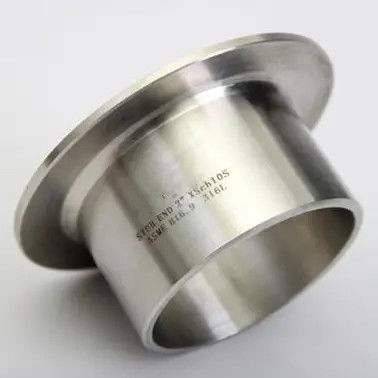

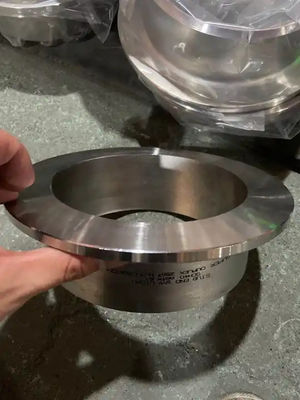

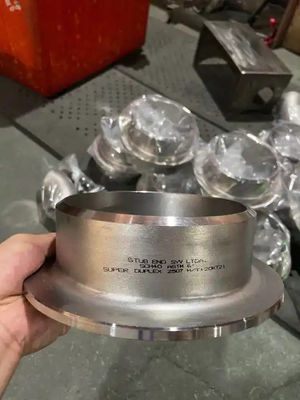

ASTM A403 SS304 Lap Joint Stub End, ข้อต่อท่อทนต่อการกัดกร่อนของชนเชื่อม

ASTM A403 SS304 ข้อต่อแบบสวมทับ ปลายท่อเชื่อมชน ทนการกัดกร่อน

1. รายละเอียดผลิตภัณฑ์

ข้อต่อแบบสวมทับ SS304 ปลายท่อเชื่อมชน สำหรับท่อทนการกัดกร่อนเป็นข้อต่อท่อเชื่อมชนคุณภาพสูง ออกแบบมาเพื่อใช้กับหน้าแปลนแบบสวมทับ หรือที่รู้จักกันทั่วไปว่าปลายท่อแบบสวมทับ ข้อต่อนี้มีปลายด้านหนึ่งเป็นปากบานซึ่งจะประกบกับหน้าแปลน และปลายอีกด้านหนึ่งเป็นปลายตัดเอียงสำหรับเชื่อมชนกับท่อ ผลิตจากสแตนเลส SS304 เกรดพรีเมียม ปลายท่อนี้ให้ความทนทานต่อการกัดกร่อนและความทนทานเป็นเลิศสำหรับการใช้งานในอุตสาหกรรมที่ต้องการ การกำหนดค่าแบบ Type A ที่มีปลายเรียวยาวช่วยให้การไหลเปลี่ยนผ่านได้อย่างราบรื่น และเข้ากันได้กับหน้าแปลนแบบสวมทับมาตรฐาน

2. ข้อมูลจำเพาะหลัก

3. การใช้งาน

ปลายท่อ SS304 แบบสวมทับมีการใช้งานอย่างแพร่หลายในระบบท่อในหลากหลายอุตสาหกรรม:

• น้ำมันและก๊าซ– การเชื่อมต่อท่อและโรงกลั่น

• ปิโตรเคมีและเคมีภัณฑ์– การจัดการสารกัดกร่อน

• อาหารและเครื่องดื่ม– ระบบท่อสุขาภิบาล

• เภสัชกรรม– สภาพแวดล้อมที่สะอาดและปลอดเชื้อ

• บำบัดน้ำและ HVAC– ท่ออุตสาหกรรมทั่วไป

• การผลิตไฟฟ้า– ระบบไอน้ำและน้ำหล่อเย็น

4. ข้อดีของผลิตภัณฑ์

• โซลูชันที่คุ้มค่า– เฉพาะปลายท่อที่ต้องตรงกับโลหะผสมของท่อเท่านั้น หน้าแปลนแบบสวมทับสามารถเป็นเหล็กคาร์บอน ช่วยลดต้นทุนวัสดุได้อย่างมาก โดยเฉพาะอย่างยิ่งสำหรับระบบขนาดใหญ่

• บำรุงรักษาง่าย– หน้าแปลนแบบสวมทับสามารถเลื่อนไปมาบนปลายท่อได้อย่างอิสระและถอดออกได้โดยไม่ต้องตัดรอยเชื่อม ทำให้สามารถตรวจสอบ ทำความสะอาด หรือปรับเปลี่ยนระบบได้อย่างรวดเร็ว

• ติดตั้งได้ยืดหยุ่น– หน้าแปลนหมุนได้ 360° รอบปลายท่อ ทำให้การจัดตำแหน่งรูสลักง่าย และขจัดปัญหาการจัดตำแหน่งที่พบบ่อยในหน้าแปลนแบบคอเชื่อม

• ทนทานต่อการกัดกร่อน– วัสดุ SS304 ให้ความทนทานต่อการเกิดออกซิเดชันและสารกัดกร่อนต่างๆ ได้ดีเยี่ยม ทำให้มีอายุการใช้งานยาวนาน

• ความแม่นยำของมิติ– ผลิตตามมาตรฐาน ASME B16.9 ด้วยความคลาดเคลื่อนที่เข้มงวด ทำให้เข้ากันได้สมบูรณ์แบบกับหน้าแปลนแบบสวมทับมาตรฐาน

5. หน้าที่ของผลิตภัณฑ์

• สร้างการเชื่อมต่อแบบหน้าแปลนที่ช่วยให้ถอดประกอบได้ง่ายโดยไม่ต้องตัดรอยเชื่อมท่อ

• ให้พื้นผิวซีลที่เรียบและต่อเนื่องซึ่งตรงกับหน้าแปลนแบบสวมทับ

• รองรับการขยายตัวจากความร้อนและการเคลื่อนที่ของท่อโดยไม่ทำให้ข้อต่อเกิดความเค้น

• ช่วยให้สามารถใช้หน้าแปลนรองเกรดต่ำกว่าได้ ในขณะที่ยังคงความทนทานต่อการกัดกร่อนที่หน้าซีล

6. คำแนะนำในการติดตั้ง

1. สอดหน้าแปลนแบบสวมทับเข้ากับท่อหรือปลายท่อก่อนทำการเชื่อม

2. เชื่อมปลายท่อแบบสวมทับ (ปลายตัดเอียง) เข้ากับท่อโดยใช้ขั้นตอนการเชื่อมที่ผ่านการรับรอง

3. ตรวจสอบให้แน่ใจว่าปลายที่บานออก (ขอบ) อยู่ในแนวที่ถูกต้องกับปลายท่อ

4. สอดหน้าแปลนแบบสวมทับเข้ากับปลายท่อ โดยให้ประกบกับด้านหลังของส่วนที่บานออก

5. จัดตำแหน่งรูสลักของหน้าแปลนให้ตรงกับหน้าแปลนที่ประกบและขันสลักให้แน่น

6. ปะเก็นจะซีลระหว่างปลายที่บานออกและหน้าแปลนที่ประกบ

หมายเหตุ: สำหรับปลายท่อแบบ Type A (แบบยาว) ความหนาของขอบจะต้องไม่น้อยกว่าความหนาผนังของท่อที่เชื่อมต่อ.

7. ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่า Schedule ของท่อตรงกับความหนาผนังของปลายท่อเพื่อให้พอดี

• ตรวจสอบว่าวัสดุของปลายท่อเข้ากันได้กับของไหลและอุณหภูมิในการใช้งาน

• ห้ามเชื่อมหน้าแปลนแบบสวมทับเข้ากับท่อโดยตรง – หน้าแปลนต้องหมุนได้อย่างอิสระ

• ใช้ขั้นตอนการเชื่อมที่เหมาะสม (WPS ที่ผ่านการรับรอง) สำหรับการเชื่อมชน

• สำหรับการใช้งานแรงดันสูง ให้ยืนยันว่าพิกัดแรงดันตรงกับความต้องการของระบบ

• ตรวจสอบหน้าแปลนขอบเพื่อหารอยขีดข่วนหรือความเสียหายก่อนการติดตั้งเพื่อให้แน่ใจว่าซีลได้ดี

8. การจัดส่งและการขนส่ง

9. เงื่อนไขการชำระเงิน

10. บรรจุภัณฑ์

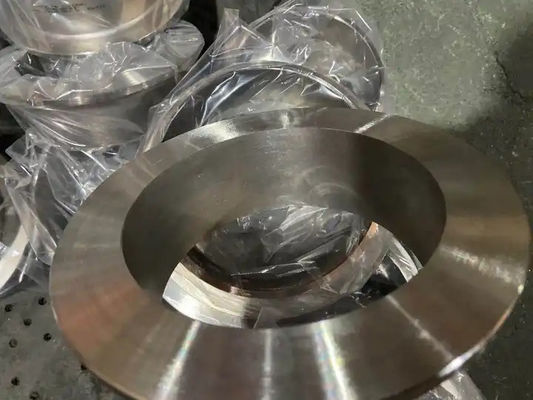

บรรจุภัณฑ์ส่งออกมาตรฐาน:

• ปลายท่อแต่ละชิ้นห่อด้วยน้ำมันป้องกันสนิม

• บรรจุในถุงไนลอนหรือพลาสติกเพื่อป้องกันความชื้น

• ยึดในกล่องไม้หรือพาเลทสำหรับการขนส่งทางทะเล

• มีบรรจุภัณฑ์แบบกำหนดเองตามคำขอ

11. การคืนสินค้า การแลกเปลี่ยน และบริการหลังการขาย

• การรับประกันคุณภาพ– ตรวจสอบ 100% ก่อนจัดส่ง; ผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐาน ASME B16.9

• นโยบายการคืนสินค้า– รับคืนภายใน 30 วันสำหรับข้อบกพร่องจากการผลิต (ขึ้นอยู่กับการตรวจสอบ)

• การแลกเปลี่ยน– เปลี่ยนฟรีสำหรับผลิตภัณฑ์ที่ไม่เป็นไปตามข้อกำหนดใดๆ ที่ได้รับการยืนยันจากการตรวจสอบโดยบุคคลที่สาม

• นโยบายตัวอย่าง– มีตัวอย่างฟรี; ผู้ซื้อรับผิดชอบค่าขนส่ง

• การสนับสนุนทางเทคนิค– ตอบกลับภายใน 24 ชั่วโมงสำหรับคำถามทางเทคนิคทั้งหมด

• คำสั่งซื้อที่กำหนดเอง– มีขนาด วัสดุ และการตกแต่งที่กำหนดเองตามคำขอ
