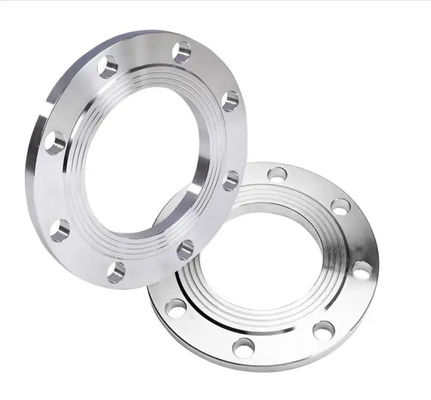

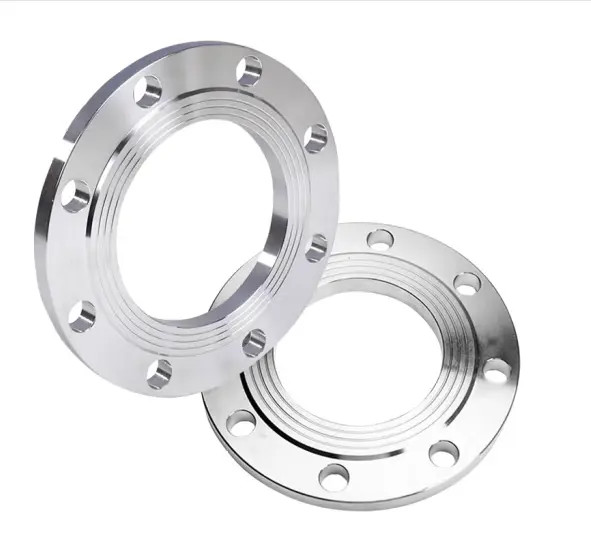

CuNi 70/30 แฟลนจ์การเชื่อมซอคเก็ตโกหก ASME B16.5 ประเภท 150

CuNi 70/30 ทองแดงนิกเกิลฟอร์จซ็อกเก็ตเชื่อมหน้าแปลน ASME B16.5 Class150

1. รายละเอียดสินค้า

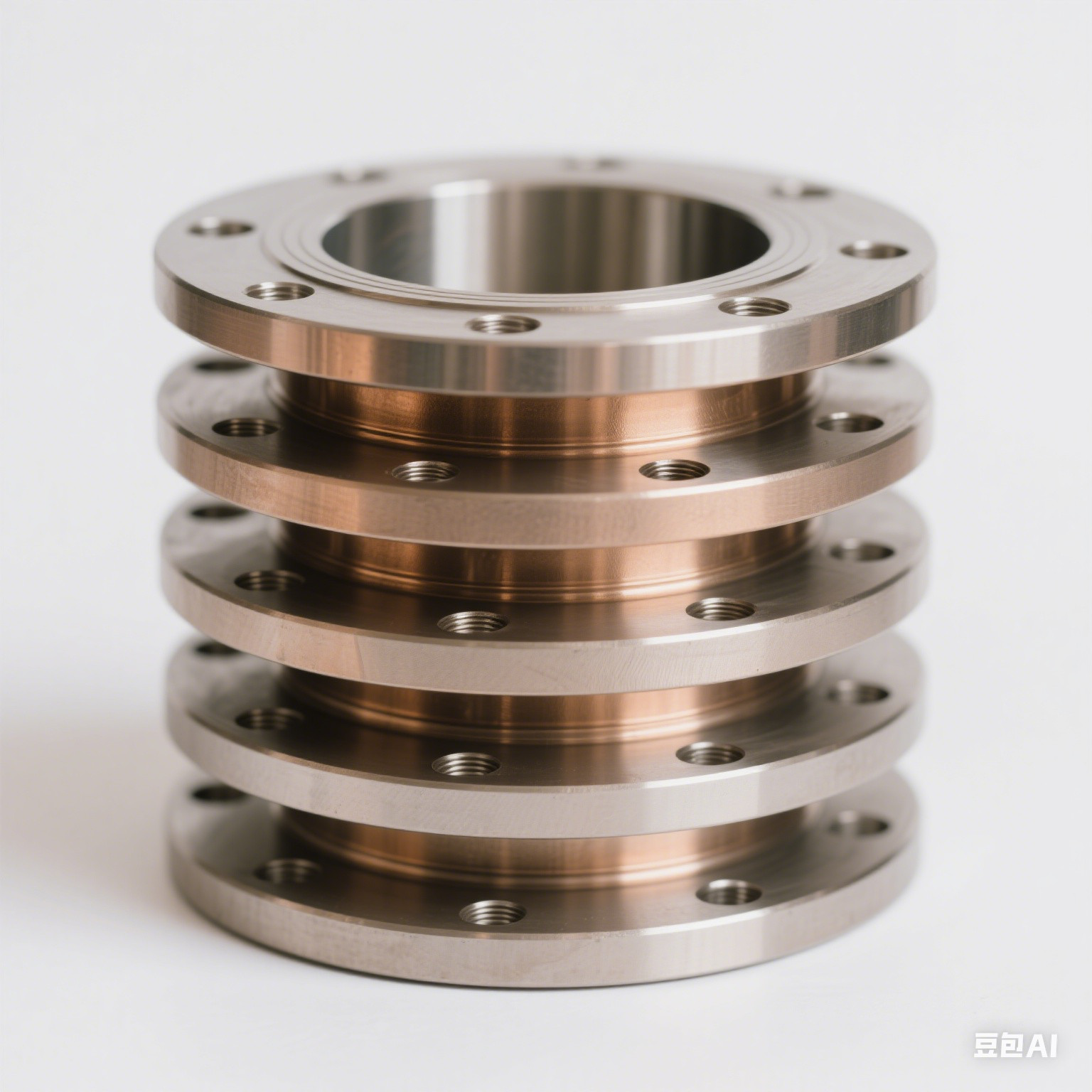

หน้าแปลนทองแดงนิกเกิลผลิตจากวัตถุดิบพรีเมี่ยม CuNi 70/30 (UNS C71500) ผ่านกระบวนการตีขึ้นรูป โดยมีประเภทการเชื่อมต่อแบบเชื่อมซ็อกเก็ต ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐาน ASME B16.5 อย่างเคร่งครัด โดยมีระดับแรงดันคลาส 150 (150LB) เนื่องจากความต้านทานการกัดกร่อนของน้ำทะเลที่ดีเยี่ยมและคุณสมบัติป้องกันการปนเปื้อนทางชีวภาพ หน้าแปลนโลหะผสมทองแดงนิกเกิลจึงถูกนำมาใช้กันอย่างแพร่หลายในการต่อเรือ การแยกเกลือออกจากน้ำทะเล แท่นขุดเจาะน้ำมันนอกชายฝั่ง เครื่องแลกเปลี่ยนความร้อนด้วยสารเคมี และการใช้งานทางทะเลและอุตสาหกรรมอื่นๆ ผลิตภัณฑ์นี้มีพื้นผิวการซีลแบบ Raised Face เพื่อให้มั่นใจถึงประสิทธิภาพการซีลที่เชื่อถือได้ในการเชื่อมต่อท่อ

2. พารามิเตอร์ผลิตภัณฑ์หลัก

 3. การใช้งานผลิตภัณฑ์

• ระบบท่อระบายความร้อนน้ำทะเลทะเล

• การดับเพลิงแท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง และระบบน้ำอับเฉา

• การเชื่อมต่อท่อของโรงงานแยกเกลือออกจากน้ำทะเล (กระบวนการ MED/MSF)

• คอนเดนเซอร์ของโรงไฟฟ้าชายฝั่งและเครื่องแลกเปลี่ยนความร้อน

• ท่อส่งสื่อที่มีฤทธิ์กัดกร่อนของอุตสาหกรรมเคมี

4. ข้อดีของผลิตภัณฑ์

1. ทนต่อการกัดกร่อนของน้ำทะเลได้ดีเยี่ยม: โลหะผสม CuNi 70/30 มีอัตราการกัดกร่อนต่ำมากทั้งในน้ำทะเลที่ไหลและนิ่ง โดยมีอายุการใช้งานเกิน 20 ปี

2. ประสิทธิภาพการต่อต้านการปนเปื้อนทางชีวภาพที่เหนือกว่า: องค์ประกอบทองแดงยับยั้งการยึดเกาะของจุลินทรีย์ในทะเลตามธรรมชาติ ลดความเสี่ยงในการอุดตันของท่อและความถี่ในการบำรุงรักษา

3. ความต้านทานการกัดกร่อนและการกัดกร่อนสูง: วัสดุรักษาความต้านทานการกัดกร่อนได้ดีภายใต้การกำจัดน้ำทะเลด้วยความเร็วสูง โดยมีความเร็วการไหลสูงสุดที่อนุญาตได้สูงถึง 3.5-4.0 m/s

4. การประกันกระบวนการตีขึ้นรูป: กระบวนการตีขึ้นรูปด้วยความร้อนช่วยให้มั่นใจได้ถึงโครงสร้างเกรนที่สม่ำเสมอและหนาแน่น มีคุณสมบัติทางกลที่ดีกว่าผลิตภัณฑ์หล่ออย่างมาก

5. เชื่อมได้ดี: ใช้งานได้กับการเชื่อมเหล็กคาร์บอนและท่อสแตนเลส ช่วยให้ติดตั้งนอกสถานที่ได้สะดวกด้วยความแข็งแรงของรอยเชื่อมที่เชื่อถือได้

6. ค่าบำรุงรักษาต่ำ: ฟิล์มพาสซีฟที่ซ่อมแซมตัวเองได้ก่อตัวบนพื้นผิววัสดุ ไม่จำเป็นต้องเคลือบเพิ่มเติมหรือป้องกันแคโทด โดยมีต้นทุนตลอดอายุการใช้งานต่ำ

7. ความแม่นยำมิติสูง: มาตรฐาน ASME B16.5 ควบคุมความคลาดเคลื่อนอย่างเคร่งครัดเพื่อให้แน่ใจว่าเข้ากันได้อย่างลงตัวกับข้อต่อท่อมาตรฐาน

5. ฟังก์ชั่นผลิตภัณฑ์

• ตระหนักถึงการเชื่อมต่อซ็อกเก็ตเชื่อมระหว่างท่อในระบบท่อน้ำทะเล

• ให้ส่วนต่อประสานการปิดผนึกที่เชื่อถือได้เพื่อป้องกันการรั่วไหลของตัวกลางน้ำทะเล

• ทนทานต่อแรงกดดันในการทำงานระดับ 150 เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของระบบท่อ

• ปรับให้เข้ากับการทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่มีความชื้นและละอองน้ำในทะเล

• เปิดใช้งานการเชื่อมต่อแบบแบ่งส่วนและการถอดประกอบการบำรุงรักษาของระบบท่อ

6. คำแนะนำสำหรับผู้ใช้

การเตรียมการก่อนการติดตั้ง:

1. ตรวจสอบลักษณะหน้าแปลน ยืนยันว่าไม่มีรอยแตก การเสียรูป สนิม หรือข้อบกพร่องอื่นๆ

2. ตรวจสอบขนาดหน้าแปลน ระดับแรงดัน และการระบุวัสดุกับแบบการออกแบบ

3. ทำความสะอาดปลายเชื่อมหน้าแปลนและพื้นผิวซีล ขจัดน้ำมัน ตะกรันออกไซด์ และสิ่งสกปรกอื่นๆ

ขั้นตอนการติดตั้ง:

1. ใส่ท่อเข้าไปในซ็อกเก็ตหน้าแปลนเพื่อให้แน่ใจว่ามีความลึกในการแทรกที่เหมาะสม (ตามข้อกำหนดความลึกของซ็อกเก็ต ASME B16.5)

2. เว้นช่องว่างการขยายไว้ 1.6 มม. (ระยะห่างระหว่างปลายท่อและก้นซ็อกเก็ต) เพื่อหลีกเลี่ยงความเข้มข้นของความเครียดในการเชื่อม

3. ใช้กระบวนการเชื่อม TIG หรือ MIG กับโลหะเติม CuNi ที่รองรับ (เช่น ลวดเชื่อม ERCuNi)

4. ควบคุมอุณหภูมิระหว่างการเชื่อมไม่เกิน 150°C ในระหว่างการเชื่อม เพื่อหลีกเลี่ยงไม่ให้ชิ้นส่วนโลหะผสมไหม้เนื่องจากความร้อนสูงเกินไป

5. ใช้ PTFE หรือปะเก็นเสริมกราไฟท์สำหรับพื้นผิวการซีล ขันโบลต์ให้เท่ากันในแนวทแยง

การตรวจสอบหลังการติดตั้ง:

1. ทำการทดสอบการแทรกซึมหรือการถ่ายภาพรังสีบนรอยเชื่อมเพื่อให้แน่ใจว่าไม่มีข้อบกพร่องในการเชื่อม

2. แรงดันทดสอบอุทกสถิตของระบบจะต้องเป็นแรงดันออกแบบ 1.5 เท่า ค้างไว้ 30 นาทีโดยไม่มีการรั่วซึม

7. ข้อควรระวังเกี่ยวกับผลิตภัณฑ์

1. หลีกเลี่ยงการสัมผัสโดยตรงกับเหล็กกล้าคาร์บอน: โลหะผสมทองแดง-นิกเกิลที่สัมผัสกับเหล็กกล้าคาร์บอนอาจทำให้เกิดการกัดกร่อนของกัลวานิกได้ ต้องเก็บและขนส่งแยกต่างหาก

2. หลีกเลี่ยงสื่อที่ประกอบด้วยแอมโมเนีย: โลหะผสมทองแดงมีแนวโน้มที่จะเกิดความเครียดจากการกัดกร่อนจากการแตกร้าวในสภาพแวดล้อมแอมโมเนีย ซึ่งเป็นสิ่งต้องห้ามอย่างเคร่งครัดสำหรับระบบแอมโมเนีย

3. ความต้องการแก๊สป้องกันการเชื่อม: ต้องใช้การป้องกันก๊าซอาร์กอนระหว่างการเชื่อมเพื่อป้องกันการเกิดออกซิเดชันของการเชื่อมและความพรุน

4. หลีกเลี่ยงความเร็วการไหลของน้ำทะเลที่มากเกินไป: แม้ว่า CuNi 70/30 จะมีความต้านทานการกัดกร่อนและการกัดกร่อนที่ดีเยี่ยม แต่แนะนำให้ใช้ความเร็วการไหลต่อเนื่องไม่เกิน 3.5 เมตร/วินาที

5. หลีกเลี่ยงการผสมโลหะที่แตกต่างกัน: ระบบท่อควรรักษาความสม่ำเสมอของวัสดุเพื่อหลีกเลี่ยงความเสี่ยงต่อการกัดกร่อนของกัลวานิก หากจำเป็นต้องเชื่อมต่อโลหะที่ไม่เหมือนกัน จะต้องติดตั้งข้อต่อฉนวน

6. ไม่จำเป็นต้องมีการอบชุบด้วยความร้อนหลังการเชื่อม: โดยทั่วไปโลหะผสม CuNi ไม่ต้องการการอบชุบด้วยความร้อนหลังการเชื่อม แต่จะต้องขจัดเศษที่กระเด็นจากการเชื่อมและออกไซด์ออก

7. ข้อกำหนดด้านสภาพแวดล้อมในการจัดเก็บ: เก็บในที่ร่มที่แห้งและมีอากาศถ่ายเท หลีกเลี่ยงแสงแดดและฝน ความชื้นแวดล้อม ≤ 60%

8. ข้อมูลการจัดส่ง

• แหล่งกำเนิดสินค้าจัดส่ง: ส่งตรงจากโรงงานในจีน

• เวลาการส่งมอบ: ขนาดมาตรฐานมีในสต็อก 3-5 วันทำการ ขนาดที่กำหนดเอง 15-30 วัน (ขึ้นอยู่กับปริมาณและข้อกำหนด)

• วิธีการจัดส่งสินค้า: :

  • คำสั่งซื้อขนาดเล็ก/ตัวอย่าง: International Express (DHL/FedEx/UPS/TNT) มาถึง 3-7 วัน

  • คำสั่งซื้อจำนวนมาก: การขนส่งทางทะเล FCL/LCL มาถึง 15-45 วัน

  • คำสั่งซื้อเร่งด่วน: การขนส่งทางอากาศ มาถึง 5-10 วัน

• เอกสารที่ให้มา: :

  • ใบกำกับสินค้าเชิงพาณิชย์

  • รายการบรรจุภัณฑ์

  • หนังสือรับรองแหล่งกำเนิดสินค้า

  • ใบรับรองการทดสอบวัสดุ (MTC ตามมาตรฐาน EN 10204 3.1)

  • ใบเบิก

• เงื่อนไขทางการค้า: FOB, CIF, CFR, EXW ใช้ได้

• การติดตามโลจิสติก: หมายเลขติดตามที่ให้ไว้หลังการจัดส่ง สามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ

9. ข้อมูลการชำระเงิน

• วิธีการชำระเงินมาตรฐาน: :

  • T/T Wire Transfer: ชำระเงินล่วงหน้า 30%, ยอดคงเหลือ 70% ก่อนจัดส่ง

  • L/C at Sight: ยอมรับเลตเตอร์ออฟเครดิตที่เพิกถอนไม่ได้เมื่อพบเห็น

  • Western Union (ใช้ได้กับจำนวนเล็กน้อย)

• ลูกค้าสินเชื่อ: :

  • ลูกค้าระยะยาวสามารถสมัครขอสินเชื่อ O/A ได้ (ขึ้นอยู่กับการตรวจสอบเครดิต)

  • มีเงื่อนไขการชำระหนี้รายเดือนสำหรับลูกค้าที่มีประวัติความร่วมมือมากกว่า 1 ปี

• สกุลเงินการชำระบัญชี: ยอมรับ USD, EUR, CNY

• ข้อมูลธนาคาร: รายละเอียดบัญชีธนาคารอย่างเป็นทางการที่ให้ไว้เมื่อลงนามในสัญญา

• หมายเหตุการชำระเงิน: :

  • คำสั่งซื้อจะมีผลเมื่อได้รับการชำระเงินล่วงหน้า

  • แผนการผ่อนชำระสามารถต่อรองได้สำหรับการสั่งซื้อจำนวนมาก

  • การชำระเงินทั้งหมดจะต้องอ้างอิงหมายเลขใบแจ้งหนี้หรือหมายเลขสัญญา

10. ข้อมูลบรรจุภัณฑ์

• ตัวเลือกบรรจุภัณฑ์มาตรฐาน: :

  • หน้าแปลนขนาดเล็ก (≤4"): บับเบิ้ลห่อแต่ละชิ้น + บรรจุภัณฑ์แบบกล่อง

  • หน้าแปลนขนาดกลาง (6"-12"): แผ่นโฟมกันกระแทก/EPE แต่ละชิ้น + กล่องไม้หรือกล่องไม้อัด

  • หน้าแปลนขนาดใหญ่ (≥14"): ฟิล์มยืด + ลังไม้รมยาบนพาเลท

• การป้องกันความชื้นและการกัดกร่อน: :

  • ทาจาระบีป้องกันสนิมบนพื้นผิวซีล

  • สารดูดความชื้นวางอยู่ภายในบรรจุภัณฑ์

  • สูญญากาศบรรจุภัณฑ์อลูมิเนียมฟอยล์เมื่อจำเป็น

• การทำเครื่องหมายและการติดฉลาก: :

  • ข้อมูลจำเพาะ วัสดุ ปริมาณ น้ำหนักที่ทำเครื่องหมายไว้บนบรรจุภัณฑ์ด้านนอก

  • ใช้ฉลากที่เปราะบาง/ป้องกันความชื้น/แบบหงายด้านนี้

• บรรจุภัณฑ์แบบกำหนดเอง: บรรจุภัณฑ์พิเศษตามคำขอของลูกค้า (เช่น เครื่องหมายการจัดส่งที่กำหนด บรรจุภัณฑ์แบบแยกส่วน)

• ค่าบรรจุภัณฑ์: บรรจุภัณฑ์มาตรฐานรวมอยู่ในใบเสนอราคา บรรจุภัณฑ์แบบกำหนดเองเรียกเก็บเงินแยกต่างหาก

11. การซื้อ การคืนสินค้า และบริการหลังการขาย

กระบวนการซื้อ:

1. ลูกค้าระบุข้อกำหนด ปริมาณ ความต้องการวัสดุเพื่อรับใบเสนอราคา

2. ทั้งสองฝ่ายยืนยันพารามิเตอร์ทางเทคนิค เวลาการส่งมอบ เงื่อนไขการชำระเงิน และลงนามในสัญญาการขาย

3. ลูกค้าชำระเงินล่วงหน้า โรงงานเริ่มการผลิต

4. การผลิตเสร็จสมบูรณ์ จัดเตรียมการตรวจสอบโดยบุคคลที่สามหรือลูกค้า (ไม่บังคับ)

5. ชำระยอดคงเหลือ จัดเตรียมการจัดส่ง

6. เอกสารการส่งออกครบชุดมีให้หลังการจัดส่ง

นโยบายการคืนและเปลี่ยนสินค้า:

• ปัญหาด้านคุณภาพ: หากสินค้ามีวัสดุไม่เป็นไปตามข้อกำหนดหรือมีข้อบกพร่องจากการผลิต ลูกค้าต้องแจ้งเป็นลายลักษณ์อักษรภายใน 30 วันหลังจากได้รับสินค้า เมื่อได้รับการยืนยันร่วมกันแล้ว ซัพพลายเออร์จะต้องเปลี่ยนหรือคืนเงินให้ฟรี และรับผิดชอบค่าขนส่งไป-กลับ

• ปัญหาที่ไม่ใช่คุณภาพ: สำหรับการคืนสินค้าเนื่องจากข้อผิดพลาดในการสั่งซื้อของลูกค้า ลูกค้าต้องรับผิดชอบค่าขนส่งไป-กลับ สินค้าจะต้องอยู่ในบรรจุภัณฑ์เดิมไม่เสียหาย กำหนดเวลาในการขอคืน/เปลี่ยนสินค้าคือ 15 วันนับจากวันที่ได้รับ

• สถานการณ์ที่ไม่สามารถคืนสินค้าได้: สินค้าที่ผ่านการเชื่อม/ติดตั้ง, ขนาดที่กำหนดเองที่ไม่ได้มาตรฐาน (ข้อกำหนดไม่มีในสต็อก), ความเสียหายที่เกิดจากการจัดเก็บหรือการใช้งานที่ไม่เหมาะสม

บริการหลังการขาย:

1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิต คุณสามารถดูใบรับรองได้
2. ระยะเวลาการจัดส่งของคุณนานเท่าไร?
โดยทั่วไปจะใช้เวลา 5-10 วันหากสินค้าอยู่ในสต็อก หรือประมาณ 15-20 วันหากสินค้าไม่มีในสต็อกก็เป็นไปตามปริมาณ
3. คุณให้ตัวอย่างหรือไม่? มันฟรีหรือพิเศษหรือเปล่า?
ใช่ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร?
การชำระเงิน<=1,000USD ล่วงหน้า 100% การชำระเงิน>= 1,000USD, 50% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง

• ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่จัดส่ง

• การให้คำปรึกษาด้านเทคนิค: มีการสนับสนุนทางเทคนิคออนไลน์ทุกวันตลอด 24 ชั่วโมง (อีเมล/ข้อความโต้ตอบแบบทันที)

• บริการนอกสถานที่: มีคำแนะนำในการติดตั้งวิศวกรถึงสถานที่สำหรับโครงการสำคัญ ๆ (ค่าธรรมเนียมสามารถต่อรองได้)

• สนับสนุนเอกสาร: มีใบรับรองวัสดุ EN 10204 3.1/3.2, รายงาน NDT ฯลฯ

• การตอบสนองต่อข้อร้องเรียน: ตอบกลับภายใน 24 ชั่วโมงหลังจากได้รับข้อร้องเรียน เสนอแนวทางแก้ไขภายใน 72 ชั่วโมง
